Κατασκευή snatch block

Δημοσίευσηαπό Leone » Πέμ Μαρ 14, 2019 2:38 pm

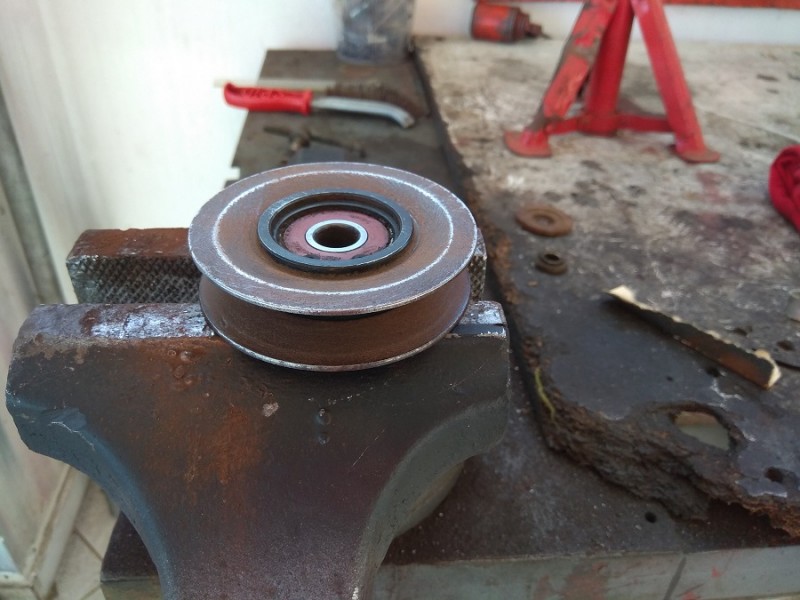

Μιας και ''επεσε'' στα χερια μου μια τροχαλια .... ειπα να την αξιοποιησω φτιαχνωντας ενα snatch block:D

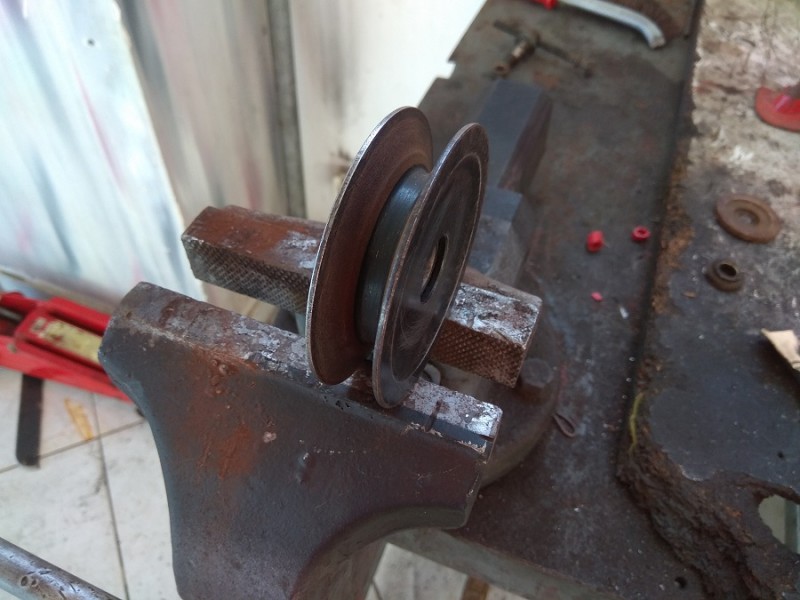

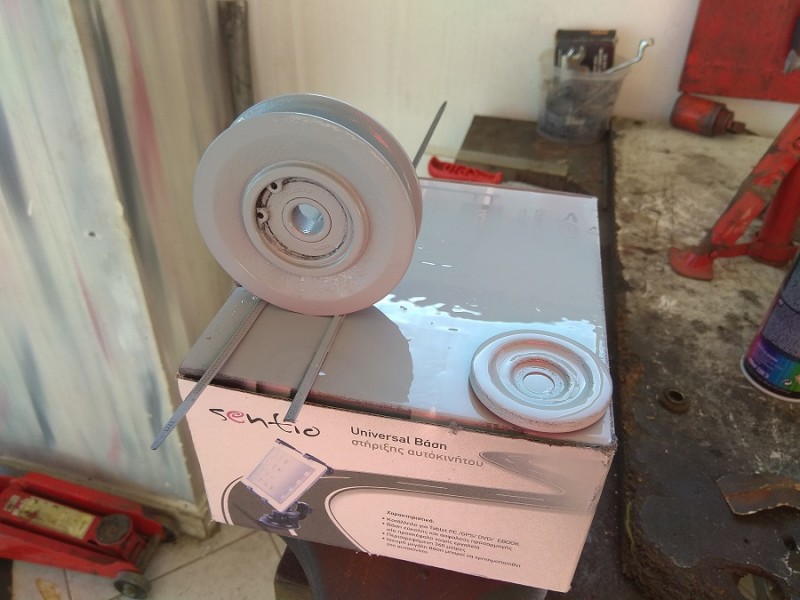

Βουρτσισμα, καθαρισμα και βαψιμο.




Δυο κομματια λαμαρινα γαλβανιζε 8χ20 cm και παχος 4mm (κοστος εναν καφε κερασμα στον φιλο ''λαμαρινά'' Παναγιωτη και δωρο δυο τρυπες 30mm, πρωι-πρωι τον επιασα στον υπνο :lol: :lol: )

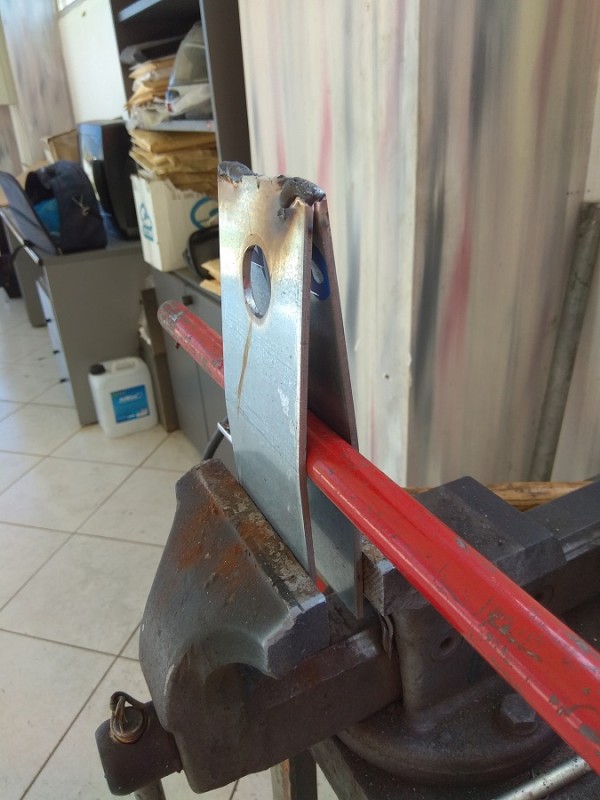

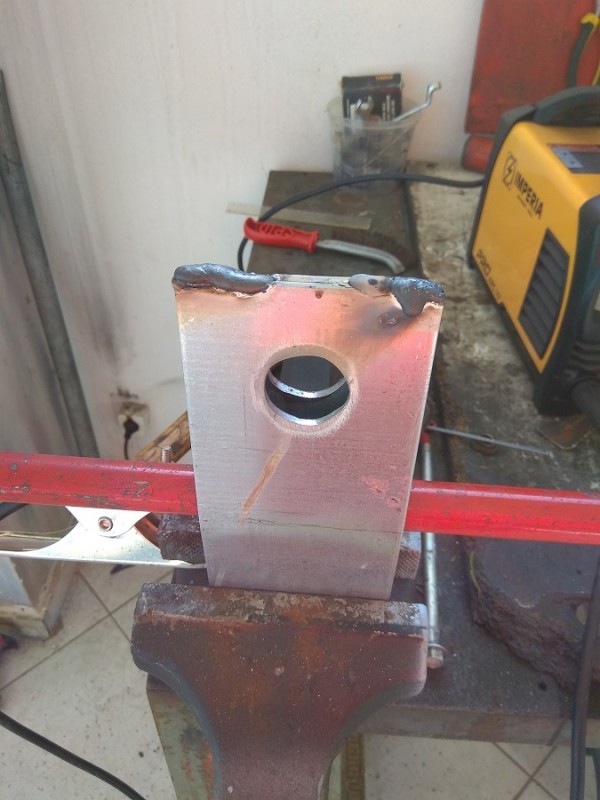

Προσωρινο κολλημα στην μια πλευρα για να φερω τις κλησεις που ηθελα με την μεγγενη

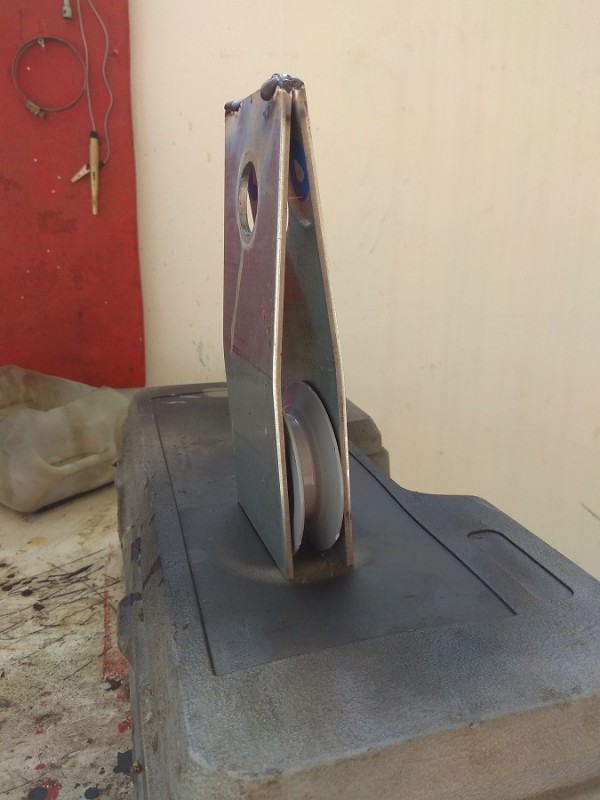

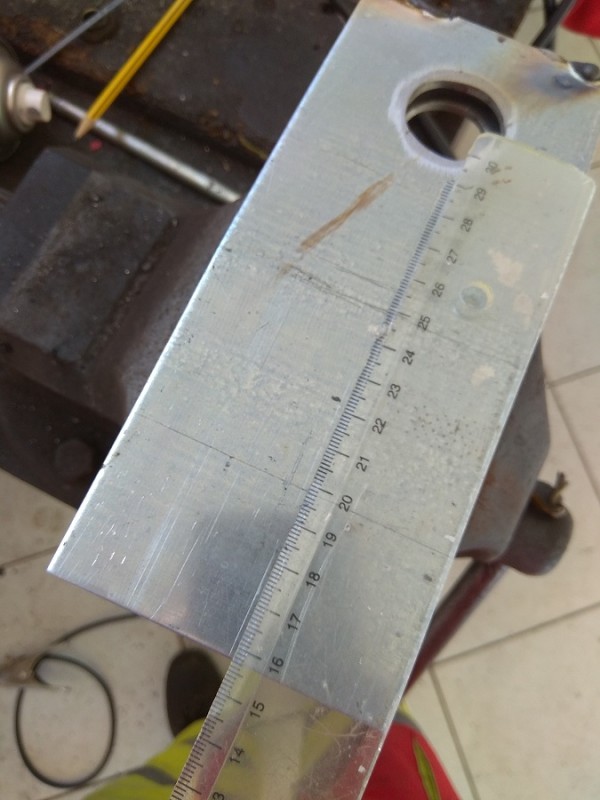

Μετρημα και ανοιγμα τρυπας για τον πυρο της τροχαλιας

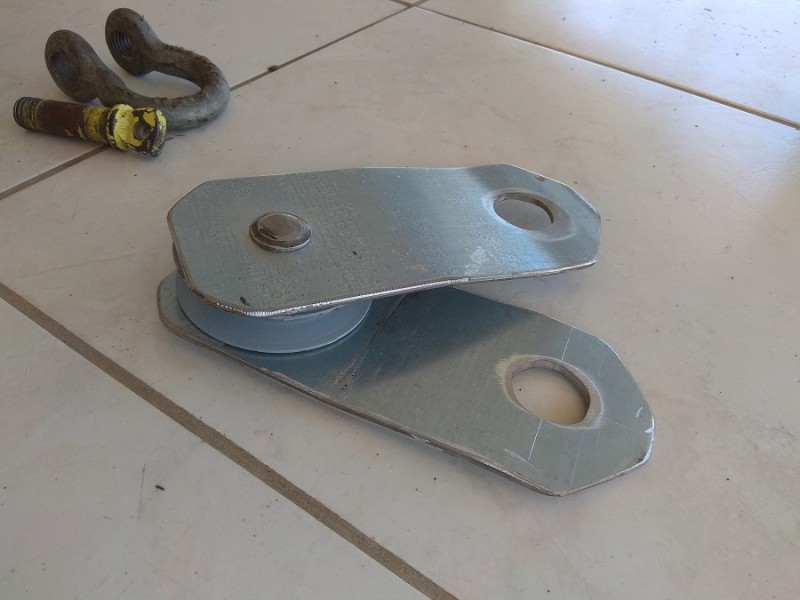

Μπηκε η τροχαλια, τροχιστηκε και λιανθηκε γυρω-γυρω, μεταξυ τροχαλιας και λαμαρινας μπηκαν δυο αποστατες (ροδελες :roll: ) ωστε να περιστρεφεται ελευθερα η τροχαλια.

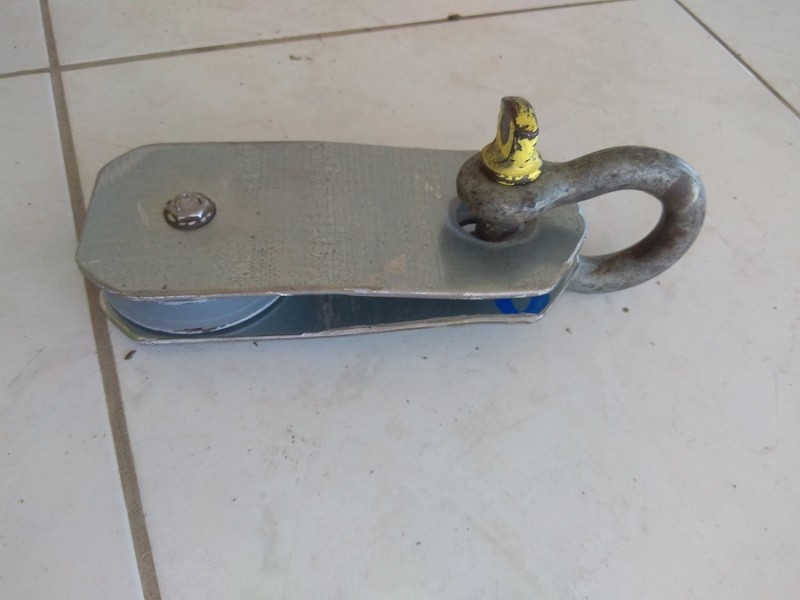

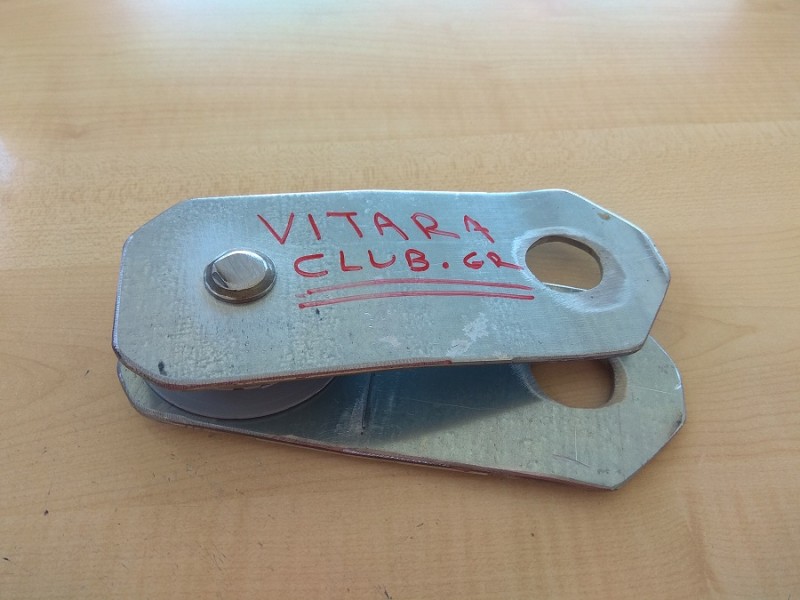

Κατοχυρωθηκε η πατεντα :mrgreen: :mrgreen:
Τελευταία επεξεργασία από Leone και Πέμ Μαρ 14, 2019 2:52 pm, έχει επεξεργασθεί 1 φορά/ες συνολικά
Άβαταρ μέλους
Leone
4x4 All Terrain member
4x4 All Terrain member

Δημοσιεύσεις: 553
Εγγραφή: Δευτ Νοέμ 18, 2013 7:13 pm
Τοποθεσία: Λουτρακι
Aka: enduras
Λάστιχα: MT AT
Διάσταση ελαστικών: 225/75/16
Suspension: KYB + Αποστατες
cb: Ναι
Name: Βασιλης

Re: Κατασκευή snatch block

Δημοσίευσηαπό sumi » Πέμ Μαρ 14, 2019 2:40 pm

Super δουλειά!!!!
Άβαταρ μέλους
sumi
4x4 Trial Race Member
4x4 Trial Race Member

Δημοσιεύσεις: 1496
Εγγραφή: Δευτ Μάιος 30, 2011 7:47 pm
Τοποθεσία: ΑΧΑΡΝΑΙ
Λάστιχα: 225x70x16 BF A/T
Suspension: custom
cb: Ναι
Name: Μιχάλης

Re: Κατασκευή snatch block

Δημοσίευσηαπό vasillis146 » Πέμ Μαρ 14, 2019 2:55 pm

Ωραίος......
Άβαταρ μέλους
vasillis146
4x4 Xtreme member
4x4 Xtreme member

Δημοσιεύσεις: 281
Εγγραφή: Τρί Απρ 01, 2014 10:04 pm
Aka: vasillis146
Λάστιχα: Yokohama geolandar G015
Διάσταση ελαστικών: 235/60/16
Suspension: Kyb
cb: Ναι
Name: ΒΑΣΙΛΗΣ

Re: Κατασκευή snatch block

Δημοσίευσηαπό dpol » Πέμ Μαρ 14, 2019 3:48 pm

Εξαιρετικη δουλεια Βασίλη :clap: :clap:
Μην ξυνεστε στην γκλιτσα του τσοπανη!!!
Άβαταρ μέλους
dpol
Co-Αdmin
Co-Αdmin

Δημοσιεύσεις: 10452
Εγγραφή: Πέμ Σεπ 18, 2008 11:36 pm
Τοποθεσία: Άγραφα
Aka: Ο Γκλίτσας ή Αγραφιώτης
Λάστιχα: Kobra NT 215-80-16
Suspension: Custom 4"
cb: Ναι
Name: Δημήτρης

Re: Κατασκευή snatch block

Δημοσίευσηαπό Σταύρος 4x4 » Πέμ Μαρ 14, 2019 3:50 pm

:clap: :clap: :clap: :clap:
GRAND VITARA 2.0 - (2005).

''Ο κόσμος είναι ένα βιβλίο. Όσοι δεν ταξιδεύουν διαβάζουν μόνο μια σελίδα του''

ΕικόναΕικόναΕικόνα
Φιλικά Σταύρος
Άβαταρ μέλους
Σταύρος 4x4
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 4383
Εγγραφή: Πέμ Οκτ 18, 2012 11:56 pm
Τοποθεσία: Χαϊδάρι - Ασπρονέρι Διδυμότειχου - Ζευγολατειό Μελιγαλά
Aka: Μεσοέλατος και Μεσοπέλαγος
Λάστιχα: GEOLANDAR M/T G003
Suspension: KYB - Απόλλων
cb: Ναι
Name: Σταύρος

Re: Κατασκευή snatch block

Δημοσίευσηαπό ximikos00 » Πέμ Μαρ 14, 2019 4:01 pm

ΣΣσσσσσσσσσσωραίος!
Άβαταρ μέλους
ximikos00
4x4 Gold Member
4x4 Gold Member

Δημοσιεύσεις: 1512
Εγγραφή: Κυρ Ιαν 25, 2009 3:44 pm
Τοποθεσία: Βουνό-Θεσσαλονίκη-Βουνό
Λάστιχα: BF Goodrich A/T
Suspension: ΟΜΕ/ΚΥΒ
cb: Ναι
Name: Ανδρέας

Re: Κατασκευή snatch block

Δημοσίευσηαπό Dimitris80 » Πέμ Μαρ 14, 2019 4:08 pm

:clap: :clap: :clap: :clap:
Πολύ καλή και όμορφη δουλειά! Μπράβο Βασίλη!
Τώρα που έμαθες το πώς, θα το κάνεις και για τους άλλους; :mrgreen:
Suzuki Grand Vitara 2.0, 2007, ESP-TCS, Ποδιές ψυγείου-μηχανής, transfer και σωληνάκια. Powerwinch 6000lbs Synthetic Rope.
Άβαταρ μέλους
Dimitris80
4x4 Mud Terrain member
4x4 Mud Terrain member

Δημοσιεύσεις: 954
Εγγραφή: Δευτ Απρ 03, 2017 1:15 pm
Τοποθεσία: ΜΕΤΑΜΟΡΦΩΣΗ
Aka: Dimitris
Λάστιχα: Maxxis 764 Bighorn
Διάσταση ελαστικών: 225/75/R16
Suspension: KYB+Αποστάτες+6cm
cb: Ναι
Name: Δημήτρης

Re: Κατασκευή snatch block

Δημοσίευσηαπό panoshm » Πέμ Μαρ 14, 2019 4:27 pm

Ωραίος :D :D
ΕικόναGV2.0 5DFreestyle 07/'05,AVM,Ποδιές,5xFF50HELLA,Nuvi1490Τ,Montana650,Midland220
Άβαταρ μέλους
panoshm
Administrator
Administrator

Δημοσιεύσεις: 30167
Εγγραφή: Τρί Δεκ 23, 2008 2:33 pm
Aka: O γεωαναφερόμενος ή αλουμινοποδιάς!
Λάστιχα: BF Goodrich A/T K02
Διάσταση ελαστικών: 225/70/16
Suspension: OME/MAD(+8cm)
cb: Ναι
Name: Πάνος

Re: Κατασκευή snatch block

Δημοσίευσηαπό BOSS » Πέμ Μαρ 14, 2019 4:55 pm

Μερακλιδικη και μαστορικη δουλεια,ευγε Βασιλη! :clap: :clap:
Ετοιμασου για ομαδικη :mrgreen:
Αναμενουμε τις δοκιμες
Πυρ,γυνη και θαλασσα...
Άβαταρ μέλους
BOSS
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 6746
Εγγραφή: Πέμ Ιαν 22, 2015 10:55 pm
Τοποθεσία: Συμη-Σαλαμινα
Aka: εκδρομοφαγος
Λάστιχα: Cooper stt pro p.o.r
Suspension: mud+kyb+αποστατες
cb: Ναι
Name: ΒΑΛΑΝΤΗΣ

Re: Κατασκευή snatch block

Δημοσίευσηαπό nick_89 » Πέμ Μαρ 14, 2019 5:09 pm

ΕΙΣΑΙ ΩΡΑΙΟΣ ΚΑΙ ΜΕΤΡΑΣ :!: :clap:

ταξιδιάρα ψυχή..
Vitara Virus
Άβαταρ μέλους
nick_89
Moderator
Moderator

Δημοσιεύσεις: 25347
Εγγραφή: Κυρ Φεβ 01, 2009 6:26 pm
Τοποθεσία: Αθήνα GR
Aka: Scotsman
Λάστιχα: Malatesta kobra
Διάσταση ελαστικών: 30 / 9.5 / 15
Suspension: διάφορα
cb: Ναι
Name: Νίκος

Re: Κατασκευή snatch block

Δημοσίευσηαπό ChristosJP » Πέμ Μαρ 14, 2019 5:30 pm

:clap: :clap: :clap: :clap:
Πάρτε ζβάρα τα βουνά τις κορφές, νησιά και πόλεις, τα χωριά, γιοφύρια
άιντε πάρτε τα βρε και αλωνίστε τα βρε
Άβαταρ μέλους
ChristosJP
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 2538
Εγγραφή: Τετ Νοέμ 19, 2014 10:23 pm
Τοποθεσία: ΑΘΗΝΑ
Λάστιχα: MAXXIS BIGHORN 764MT
Διάσταση ελαστικών: 225x75x16
Suspension: trailmaster
cb: Ναι
Name: Χρηστος

Re: Κατασκευή snatch block

Δημοσίευσηαπό Leone » Πέμ Μαρ 14, 2019 8:06 pm

Ευχαριστώ παίδες
Δημήτρη και Βαλάντη, θα ρωτήσω πόσο έχει η τροχαλία με ρουλεμάν και θα φτιάξω δύο-τρείς και σας τις δίνω στην πρώτη συνάντηση ;-)
Άβαταρ μέλους
Leone
4x4 All Terrain member
4x4 All Terrain member

Δημοσιεύσεις: 553
Εγγραφή: Δευτ Νοέμ 18, 2013 7:13 pm
Τοποθεσία: Λουτρακι
Aka: enduras
Λάστιχα: MT AT
Διάσταση ελαστικών: 225/75/16
Suspension: KYB + Αποστατες
cb: Ναι
Name: Βασιλης

Re: Κατασκευή snatch block

Δημοσίευσηαπό BOSS » Πέμ Μαρ 14, 2019 8:12 pm

Φιλε ευχαριστω....αν και εχω δυο η χειροποιητη εχει μεγαλυτερη αξια! :D
Πυρ,γυνη και θαλασσα...
Άβαταρ μέλους
BOSS
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 6746
Εγγραφή: Πέμ Ιαν 22, 2015 10:55 pm
Τοποθεσία: Συμη-Σαλαμινα
Aka: εκδρομοφαγος
Λάστιχα: Cooper stt pro p.o.r
Suspension: mud+kyb+αποστατες
cb: Ναι
Name: ΒΑΛΑΝΤΗΣ

Re: Κατασκευή snatch block

Δημοσίευσηαπό nidi » Πέμ Μαρ 14, 2019 9:55 pm

:bow-yellow: :bow-yellow: :bow-yellow: :bow-yellow: :bow-yellow: :bow-yellow: :bow-yellow: :bow-yellow:
Άβαταρ μέλους
nidi
World Travellers
World Travellers

Δημοσιεύσεις: 2157
Εγγραφή: Σάβ Οκτ 08, 2011 7:36 pm
Τοποθεσία: Εύβοια
Aka: the pin project
Λάστιχα: Yokohama Geo A/T-S GO12
Διάσταση ελαστικών: 205/70 R15
Suspension: Factory
cb: Όχι
Name: Nikos Dimitriou

Re: Κατασκευή snatch block

Δημοσίευσηαπό panoshm » Πέμ Μαρ 14, 2019 10:52 pm

Να κάνω μια ερώτηση?

Το ρουλεμάν της τροχαλίας για τι βάρος είναι? Θα αντέξει βαριά χρήση ή θα βγει καμιά μπίλια στα έξωθεν? :shifty:
ΕικόναGV2.0 5DFreestyle 07/'05,AVM,Ποδιές,5xFF50HELLA,Nuvi1490Τ,Montana650,Midland220
Άβαταρ μέλους
panoshm
Administrator
Administrator

Δημοσιεύσεις: 30167
Εγγραφή: Τρί Δεκ 23, 2008 2:33 pm
Aka: O γεωαναφερόμενος ή αλουμινοποδιάς!
Λάστιχα: BF Goodrich A/T K02
Διάσταση ελαστικών: 225/70/16
Suspension: OME/MAD(+8cm)
cb: Ναι
Name: Πάνος
