Αρχικά νόμιζα ότι έφταιγε ο φορτιστής. Έτσι αγόρασα το δεύτερο φορτιστή στον Καναδά.

Μετά συνειδητοποίησα ότι το πάνελ ήταν μικρό για να φορτίζει πλήρως τη μπαταρία.

Μετά αγόρασα 2 έξτρα πάνελ.

Το "λάθος" ήταν ότι είχα συνδέσει 3 πάνελ (1 πολυκρυσταλλικό & 2 μονοκρυσταλλικά) & είχα αρκετές απώλειες από τα καλώδια (τα είχα βάλει γυμνά γιατί δεν είχα συνδετήρες από διπλό σε μονό (αν το λέω σωστά). Ήταν λίγο ανορθόδοξη η σύνδεση.

Παράλληλα δεν είχα βρει τη σωστή θερμοκρασία για το ψυγείο (το ρυθμίζεις ανάλογα με την εξωτερική θερμοκρασία) & επειδή είχε πάαααρα πολύ ζεστή αυτό δούλευε συνέχεια με αποτέλεσμα η μπαταρία ποτέ δε φόρτιζε 100%. Όλα αυτά σε όλο το Μεξικό. Στη Γουατεμάλα γνώρισα έναν Αυστριακό και με την καθοδήγησή του άλλαξα όλη τη σύνδεση.

Πλέον με σωστή ηλιοφάνεια (από το πρωί και χωρίς συννεφα, η μπαταρία γύρω στη 1-2 το μεσημέρι είναι φουλ.. αν και βγάζω πολλά watt..

Το σύστημα μου είναι 212 watt συνολικά (το ένα πανελ δίνει 4.44Α & τα άλλα 2 δίνουν 3.81Α έκαστο σε μαξ απόδοση) και η μπαταρία που έχω είναι μόνο 85Αh. Τα φορτία μου είναι το ψυγείο, 2 γραμμές led για φωτισμό και το inverter που φορτίζω λαπτοπ, κινητα κλπ. Είναι μικρή η μπαταρία για τόσα watt γιαυτό την φορτίζουν τόσο γρήγορα. Πρέπει κάποια στιγμή να πάρω μία 110-120ΑΗ και τότε θα είμαι πολύ ΟΚ.

Αυτά..

Μήπως όμως ξεφύγαμε-χαλάσαμε το αρχικό σου ποστ? Μήπως η ΟΔΣ να τα μεταφέρει όλα σε ένα άλλο ποστ για σολαροπαραλήρημα πχ και να σου καθαρίσουν αυτό το ποστ? Σόρυ!

[batfalcon]

Οχι οχι!!! Αστο εδω. Ισως να αλλαξουμε τιτλο το πολυ πολυ.
Εγω εχω μια 100αρα καινουργια μπαταρια με 330 CCA. Το πανελ ομως εδω και 4 μηνες πλεον ειναι στον ισκιο. Σημερα που εβγαλε ενα δυνατο ηλιο για λιγο, ειδα απο 12,4 ανεβηκε 12,6 ΑΡΑ ΔΟΥΛΕΥΕΙ.
Εντος των προσεχων ημερων θα μεταφερθω, οποτε θα μπορεσω με την ησυχια μου να το μετρησω σε πληρη ηλιοκαλυψη.

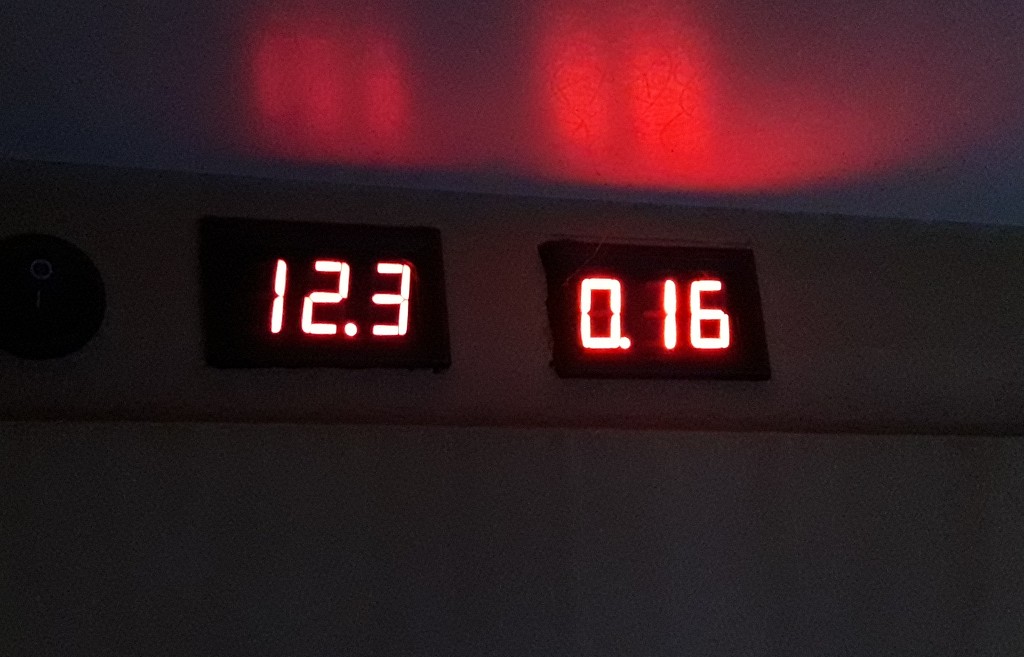

Να πω εδω πως εχω συνεχη εικονα του τι κανει η μπαταρια μου. Υπαρζει Βολτομετρο και Αμπερομετρο πανω απ την ντουλαπα και τα βλεπω ανα πασα στιγμη, οποτε αμεσα μπορω να ξερω τι συμβαινει.
Τι εννοεις πως ειχες βαλει τα καλωδια γυμνα;;;

[Tony Louk]

Μιχάλη, ίσως να μην έχει σχέση με σένα, αλλά ένας λόγος γρήγορης καταστροφής των panel είναι όταν ένα μέρος τους είναι στη σκιά και ένα άλλο στον ήλιο!

Θα πρέπει συνέχεια όλο το panel ή να έχει ήλιο ή σκιά!

[batfalcon]

Αυτο δεν το γνωριζα!

[batfalcon]

Παναγιώτη, δεν ψαχνεις απο τωρα, μη τυχον βρεις κατι αξιολογο να μου πεις κι εμενα;

[nidi]

Μιχάλη, ίσως να μην έχει σχέση με σένα, αλλά ένας λόγος γρήγορης καταστροφής των panel είναι όταν ένα μέρος τους είναι στη σκιά και ένα άλλο στον ήλιο!

Θα πρέπει συνέχεια όλο το panel ή να έχει ήλιο ή σκιά!

Αυτο δεν το γνωριζα!

Ούτε και γω ομολογώ.

[nidi]

Μιχάλη, από 12.4 σε 12.6 αν ο ήλιος ήταν πολύ δυνατός, δε μου φαίνεται μεγάλη διαφορά.. εμένα που τα κοιτάω σε δυνατή ηλιοφάνεια σηκώνει 17-18V & γύρω στα 3-3.5Α (το ένα πάνελ που έχει φορτιστή με οθόνη).

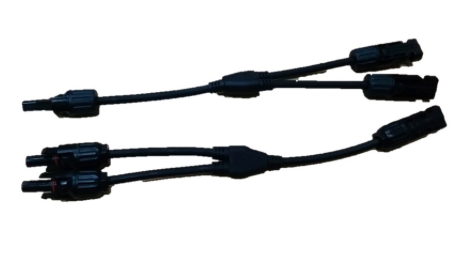

Για να εξηγηθώ, η αρχική μπακαλίστικη σύνδεση που είχα ήταν 3 πανελ συνδεδεμένα μεταξύ τους -όχι όμως με τους connectors της φωτογραφίας αλλά τα καλώδια γυμνά μεταξύ τους και μετά τυλιγμένα με μονωτική ταινία. Γιαυτό πιστεύω ότι είχα απώλειες αρκετές ειδικά με τους κραδασμούς. Κι όλα αυτά πέρναγαν από ένα φορτιστή.

Screen Shot 2018-10-26 at 10.41.06.png (60.63 KiB) 3870 προβολές

Ο Αυστριακός λοιπόν που γνώρισα και του είπα τον πόνο μου, με οδήγησε στην εξής λύση.

"Διέσπασα" τα πάνελ και τους φορτιστές και στην ίδια μπαταρία έχω συνδέσει το ένα μονοκρυσταλλικό με τον PWM φορτιστή και ταυτόχρονα τα 2 πολυκρυσταλλικά με 24V σύνδεση μέσω του MPPT. Έτσι στέλνω στην μπαταρία ενέργεια με πιο ορθόδοξες συνδέσεις. Την ημέρα και με σωστή ηλιοφάνεια, μετά τη 1-2 το μεσημέρι είναι φουλ στα 14.6V (πολλά watt & μικρή μπαταρία) κι ας δουλεύει το ψυγείο συνέχεια. Το βραδάκι η μπαταρία κάνει αυτό για το οποίο προορίζεται, δλδ έχει αρκετό χυμό για να δουλεύει το ψυγείο και το πρωί την βρίσκω συνήθως στο 12.6.. και φτου κι από την αρχή.. αν δουλεύω και τον ανεμιστήρα ταυτόχρονα το βράδυ που έχει ζεστούλα στο βαν και θέλουμε λίγη δροσιά, το πρωί θα τη βρω στα 12.2-12.3.

Πάντως, όπως προείπα, χρειάζομαι μεγαλύτερη μπαταρία, γύρω στα 110-120Α ή δύο μικρές από 50-70Α σε 12v σύνδεση.

Άσχετο αλλά στην ίδια μπαταρία έχω "καρφωμένο" και ένα VSR για τις ημέρες που οδηγάω και φροντίζει να μου φορτίζει τη δεύτερη μπαταρία μετά τη μαμά μπαταρία του βαν.

Άρα όταν οδηγάω και έχει ηλιοφάνεια, την μπαταρία φορτίζουν 3 πηγές στην ουσία.. αν και λόγω κίνησης σαφώς και τα πάνελ έχουν τρομερές απώλειες..

[nidi]

Παναγιώτη, δεν ψαχνεις απο τωρα, μη τυχον βρεις κατι αξιολογο να μου πεις κι εμενα;

http://www.highedgesolar.com/product-ca ... ntrollers/

Αμερικάνικοι (φυσικά κατασκευασμένοι στην Κίνα) με αρκετές καλές κριτικές.

[batfalcon]

Κατ αρχας ευχαριστω για το λινκ.
Κατα δευτερον η ανοδος απο 12,4 σε 12,6 εγινε με το πανελ στον ισκιο και αφορα την ταση της μπαταριας. Το πανελ κατεβαζει πανω απο 17 ετσι οπως βρισκεται τωρα, στον ισκιο. Αμπερ δεν εχει. Δεν μετακινηθηκε απο την θεση του το τροχοσπιτο, απλως ειχε μια πολυ λαμπρη μερα και ακομα και αυτη η διαφορα στην ενταση του φωτος στον περιβαλλοντα χωρο, εφερε αυτο το αποτελεσμα.
Εντος των προσεχων ημερων, ισως και αυριο, θα φυγουμε απο δω, θα βγει το σπιτι στον ηλιο, οποτε θα μαθουμε με βεβαιοτητα.

Το εχω κατα νου για δευτερη μπαταρια, αλλα εδω που τα λεμε, αντε να χωρεσεις ΚΑΙ μια μπαταρια στο Vitara.
Μιλω για ταξιδι ΜΟΝΟ με το αυτοκινητο, χωρις το τροχοσπιτο.

[PGP]

Ίσως κάτι τέτοιο http://x-solar.gr/shop/power-system-2/ να πάω...

[nidi]

Αυτό είναι συνολικό σύστημα με πάνελ & controller. Πάντως, ο controller που δίνει το σύστημα αυτό επίσης είναι αξιόπιστη μάρκα.

[PGP]

Για ολόκληρο το σύστημα θα πάω με τοποθέτηση από το μαγαζί παρουσία του ηλεκτρολόγο μου.
Όποτε αν είναι Μιχάλη και μπορείς να περιμένεις μέχρι Άνοιξη....

[batfalcon]

Με τοσο ψαξιμο που εχω κανει και με τοσα βιντεο που κυκλοφορουν απο εταιρειες ειναι δυσκολο να κανει λαθος κανεις, στην κλιμακα μεγεθους που συζηταμε. Αλλο να στηθει συστημα για να αποσυνδεθεις απο ΔΕΗ. Εκει ναι, θα πρεπει να γινει σωστη μελετη και υλοποιηση.
Στα δικα μου τωρα. Με το που βγηκε στον ηλιο το πανελ, σε 4 ωρες ειχε παει στα 13,2 V η μπαταρια μου, (χωρις βεβαια να εχω ανακλιση στο πανελ), αρα δεν υφισταται θεμα φορτισης, απλα η προηγουμενη ειχε φαει τα ψωμια της.
Η ενδειξη στον controller ειναι πως η μπαταρια ειναι full, οποτε δεν μπηκα στον κοπο να μετρησω Ampere.

Παναγιωτη, αν δεν το χρειαζεσαι το ευκαμπτο, μην το παρεις. Με το απλο πανελ, καλλιστα μπορεις να εχεις ενα τυπο ανακλισης, και να το ανεβαζεις τοσο οσο χρειαζεται για να κοιτα τον ηλιο καθετα. Χονδρικα σε μοιρες, οσο ειναι το Γεωγραφικο Πλατος που βρισκεσαι.
Ο controller που ειδα ειναι κορυφαιος. Διαθετει και remote dipspay για να το ελεγχεις εξ αποστασεως.

[PGP]

Πάνω στην τέντα θα μπει όποτε χρειάζεται εύκαμπτο.
Απλά για να κρατάει τις μπαταρίες τέρμα φορτισμένες οταν θα είναι το καλοκαίρι στον ντοκο.

[batfalcon]

Θα το πιασεις απο τις 4 γωνιες;
