Ηλεκτρολογική εγκατάσταση προβολέων αυτοκινήτου

[BOSS]

Πολυ χρησιμο Στελιο δεν το ξερα!

[panoshm]

Χαλκος ειναι,το μετρημα γυμνο δεν....αυριο
Παντως στα προηγουμενα προβολακια που ειχα στο ngv με την ιδια πλεξουδα,ειχα 200 watts σε καθε εντολη και δεν ειχα προβλημα

20201216_233346 (2).jpg

12AWG σημαίνει 4άρι καλώδιο το οποίο αντέχει έως 20Α

200W λεντόμπαρα "τραβάει" 16,67Αmp στα 12VDC
Δικαίως έχουν 4άρι καλώδιο λοιπόν... ΟΜΩΣ από εκεί και πέρα επιλέγεις αν θα κρατήσεις το 4άρι ή θα πας σε μεγαλύτερο, λόγω πτώσης τάσης.
Στο 1m έχεις πτώση τάσης 0,14V
Στα 5m έχεις πτώση τάσης 0,71V. Οπότε τότε πας σε 6άρι καλώδιο για να έχει πτώση τάσης 0,47V
Όσο μεγαλύτερη απόσταση διανύεις με το καλώδιο, τόσο μεγαλύτερη πτώση τάσης έχεις και τόσο πιο "αχνά" θα φωτίζει η λεντόμπαρα. Φυσικά και θα δουλεύει με 4άρι και με ασφάλεια 20Α... αλλά πόσο θα "φωτίζει" σε σχέση με το 6άρι να σκέφτεσαι...

Αυτά είναι νόμοι της φύσης και της ηλεκτρολογίας και δεν πρέπει να παίζει κανείς μαζί τους, ιδίως με την επιλογή των ασφαλειών, γιατί η φωτιά έρχεται στο άψε-σβήσε

Πες μας λοιπόν το μήκος του καλωδίου που θα χρησιμοποιήσεις, από εκεί που θα βιδώσεις το (+) μέχρι την λεντόμπαρα (σε αφήνω να κρατήσεις 20cm από το εργοστασιακό της καλώδιο...).
Μετά θα σου πω τι πρέπει να χρησιμοποιήσεις, για κάθε λεντόμπαρα από τις δύο που βρήκες (240W και 432W)

[panoshm]

Εγώ δεν είμαι πολύ του βιβλίου, είμαι της παρατήρησης και της πραχτικής.

H περιέργεια σκότωσε τη γάτα
Στέλιο, αν δεν ξέρεις κάτι, καλύτερα να μην μιλάς, θα αρχίσω να σε πηγαίνω στα οφφ, θα κάνει κανείς αυτά που γράφεις εδώ και θα πάρει καμιά φωτιά

[panoshm]

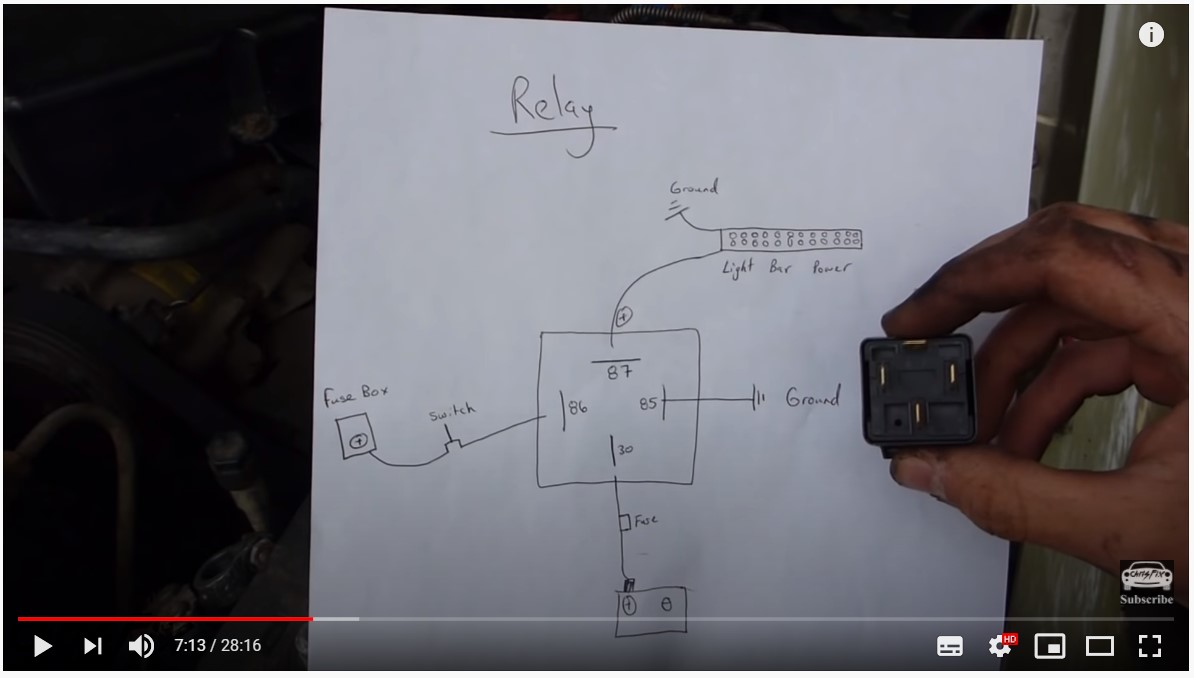

Eνα δειτε στο 3.27

Πάντως ο τύπος, στο σχέδιο συνδεσμολογίας του

...έχει γράψει και μάλιστα στα Ελληνικά και με πιο πολλές λεπτομέρεις

Έχουμε γίνει "αξίωμα" τελικά

[Tony Louk]

12AWG σημαίνει 4άρι καλώδιο το οποίο αντέχει έως 20Α

To 4άρι όντως πάει μέχρι 20Α.

Όμως το 12AWG, όπως φαίνεται στον πίνακα που έβαλε ο Άρης...

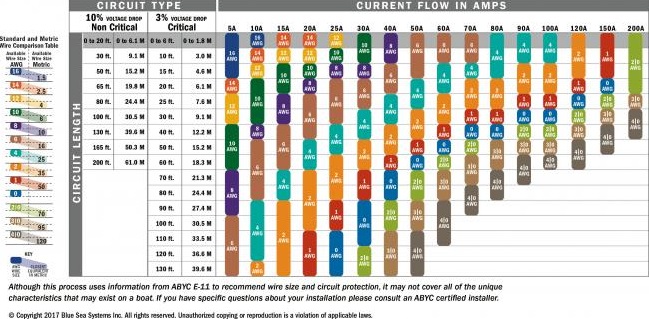

wiring-your-campervan-electrical-system-parked-in-paradise-awg-chart-to-mm-dc_wireselection-resi.jpg (104.21 KiB) 6189 προβολές

είναι μικρότερο από 4άρι και μεγαλύτερο από 2,5άρι!

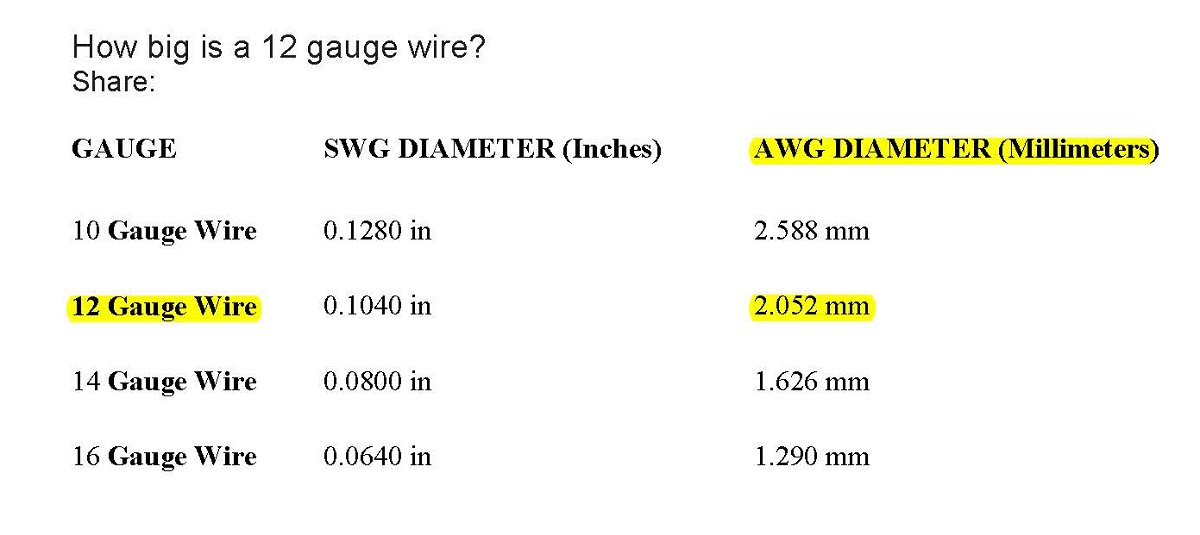

Με γκουγκλάρισμα βρήκα ότι ...

η διάμετρος του ( γυμνού ) καλωδίου είναι 2,052 χιλ και άρα η επιφάνεια της διατομής του είναι : 3,14 x 2.052 x 2.052 : 4 = 3,3 τετρ. χιλιοστά!

Επομένως, αφού το 2,5άρι πάει μέχρι 16Α και το 4άρι μέχρι 20Α, το 12AWG πάει μέχρι (περίπου) 18Α!

[BOSS]

Ωραια τα λετε και κατανοητα...και γιατι η δικη μου κατασκευαστικα που εχει τα χαρακτηριστικα που λετε εχει πανω 30Α ασφαλεια;
Λογικα θα λιωσουν πρωτα τα καλωδια και αυτη θα ειναι ανεπαφη
Και μεχρι τωρα που την ειχα με τα 200wχ2 αλογονου δουλευε χωρις κανενα προβλημα
Και κατι ακομα που αφορα τις λεντομπαρες...γιατι εχουν στην εξοδο τους τοσο λεπτα καλωδια αφου τραβανε τετοιο φορτιο,πως δεν λιωνουν;(ρωτηστε Βικτωρα που ειναι ζωντανη αποδειξη)

[panoshm]

Λοιπόν, κοίταξα περισσότερο το βίντεο και επιβεβαιώνεται ότι οι νόμοι ισχύουν παντού

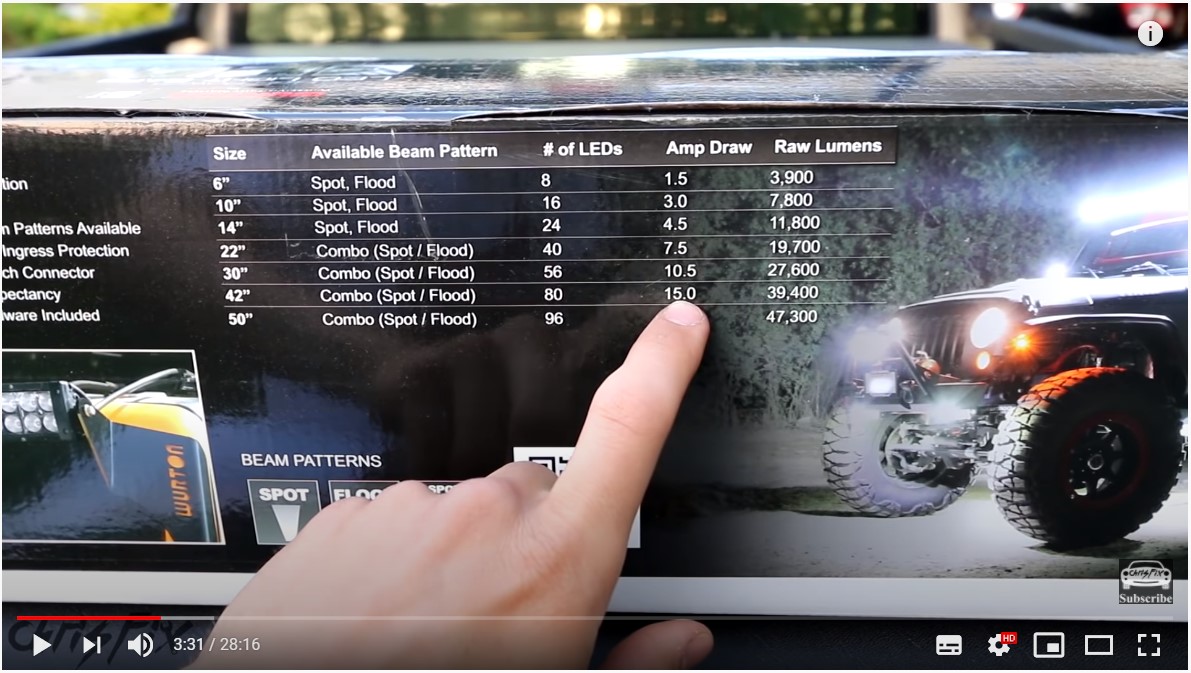

15Α ρεύμα λειτουργίας (το λέει η συσκευασία, δεν χωράει αμφισβήτηση

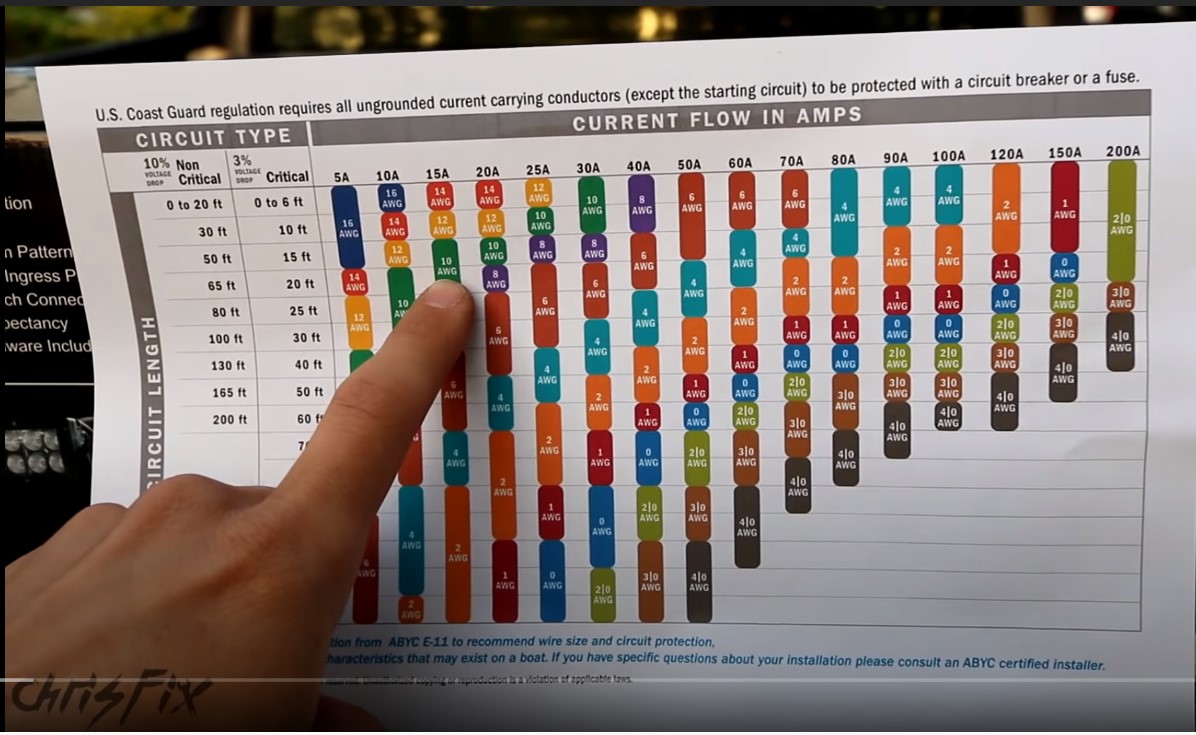

Για 15ft (4,5m) καλώδιο, και ρεύμα γραμμής 15Α επιλέγει 10AWG 6mm² καλώδιο

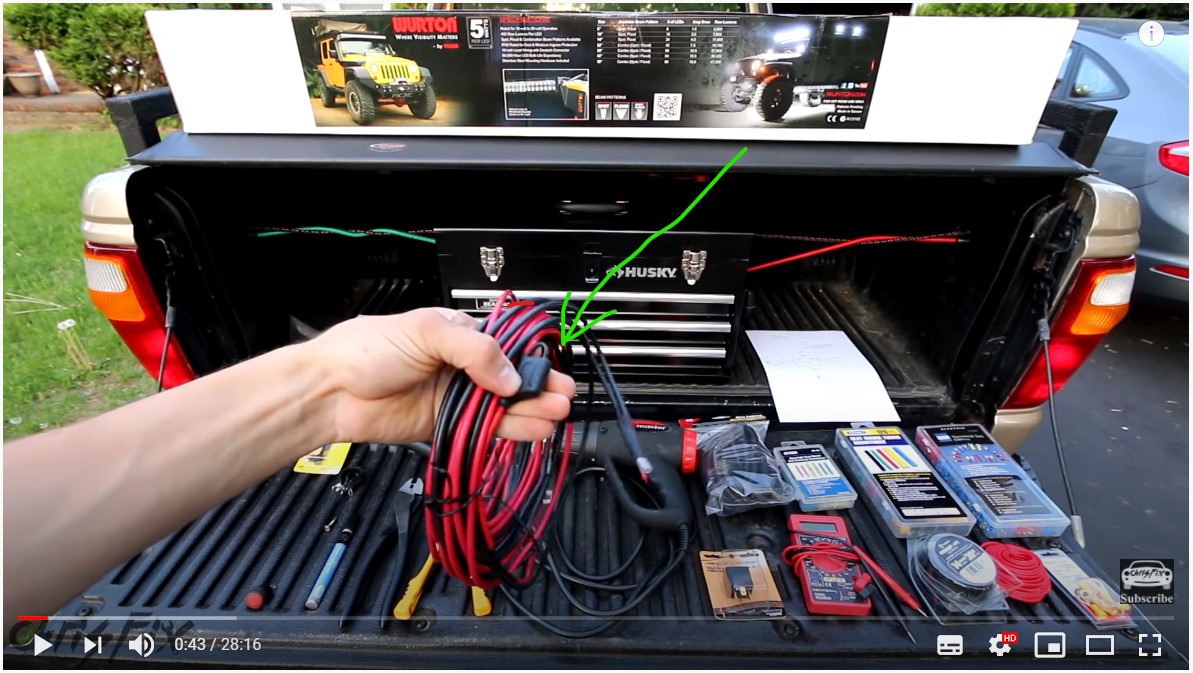

Η ασφάλεια του καλωδίου είναι ενσωματωμένη μαζί με το καλώδιο και δεν μας την δείχνει,

αλλά σίγουρα είναι <30Α καθώς....

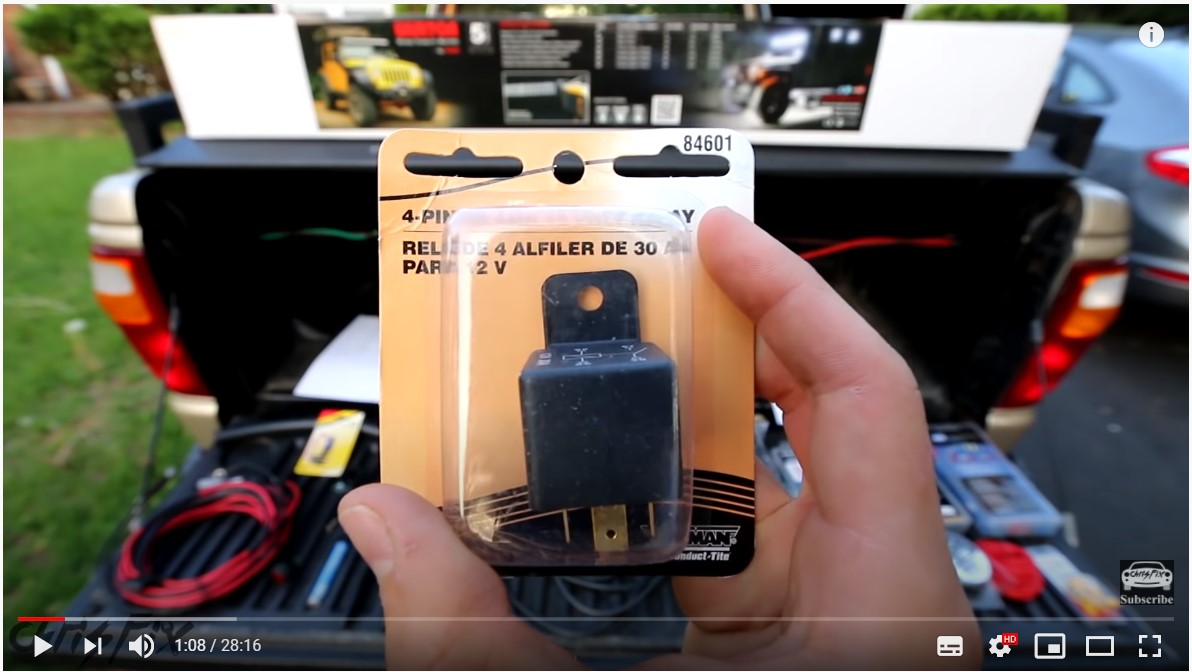

...το ρελέ που επιλέγει είναι ικανότητας 30Αmp

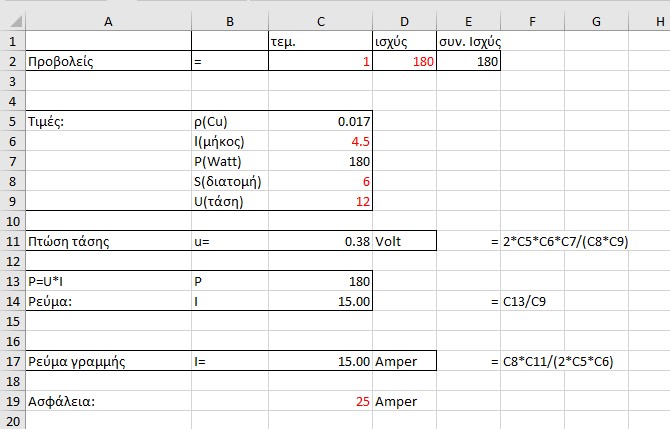

Πάμε τώρα να δώσουμε στον φίλο Βαλάντη ένα οδηγό, που έχω φτιάξει εδώ και 10 χρόνια

Screenshot 2020-12-17 232838.jpg (64.18 KiB) 6180 προβολές

[BOSS]

Λοιπον ηλεκτρολογικα μαστορια του club θελω τα φωτα σας
Εχω καλωδιωση 12V με δυο εντολες,η καθε μια εντολη εχει ρελε για 40Α και ασφαλεια 30Α και εννοειται οι αναλογες διατομες καλωδιων.
Γνωριζουμε οτι P/U=I και ρωτω λοιπον μεχρι ποσα watt λεντομπαρα μπορω να βαλω στην μια εντολη;
Bρηκα διαφορες λεντομπαρες στο εμποριο αλλα στα τεχνικα χαρακτηριστικα δεν ειναι σαφης ως προς την καταναλωση ή την αποδοση.
Θα με ενδιεφερε βεβαια αν γνωριζει καποιος και ποιοτητες Led,πχ cree,kτλ

Aυτα ρωτησα Αντωνη και σε σχεση με αυτα που εγραψε ο Βικτωρας τελικα τι συμπερασμα βγαινει
Να ξανα συμπληρωσω οτι η καλωδιωση ειναι 12AWG και μετρημενη με παχυμετρο μαζι με την μονωση 4mm
Αραγε δεν υπαρχει καποιος εγκαταστατης εδω μεσα να μας πει;;

Πάμε πάλι απτην αρχή..
Με την καλωδίωση που έχεις λοιπόν μπορείς να βάλεις μια ledομπαρα 60watt με 9 μέτρα καλώδιο ή μια 120 watt με 4,5 μέτρα καλώδιο ή μια 180watt με 3 μετρα καλώδιο ή μια 300watt με 1,8 μέτρα καλώδιο

Στην 60αρα θα βάλεις 7αρα ασφαλεια ,στην 120αρα 15αρα ,στην 180αρα 20αρα και στην 300αρα θα βαλεις 25αρα

Αρη επειδη φορας λεντομπαρα,πες μας τι χαρακτηριστικα εχει,τι καλωδιωση εχει,κτλ

[panoshm]

Και μεχρι τωρα που την ειχα με τα 200wχ2 αλογονου δουλευε χωρις κανενα προβλημα

Βαλάντη, δεν μας έχεις δώσει να κατάλβουμε τι κύκλωμα σου έχει φτιάξει αυτός που το εγκατέστησε, πως να σου δώσουμε απάντηση?

Και κατι ακομα που αφορα τις λεντομπαρες...γιατι εχουν στην εξοδο τους τοσο λεπτα καλωδια αφου τραβανε τετοιο φορτιο,πως δεν λιωνουν;(ρωτηστε Βικτωρα που ειναι ζωντανη αποδειξη)

Αν δεις το excel παραπάνω, 180W τραβάνε 15Α.

Εργοστασιακά λοιπόν, έχουν 2,5mm² καλώδιο. Δεν λιώνει λοιπόν, γιατί το 2,5 αντέχει και ασφαλίζεται με 16Α ασφάλεια, όπως πρέπει.

Η πτώση τάσης όμως που έχει το 2,5mm² είναι μεγάλη, η απόδοση μειωμένη, αυτό ΔΕΝ το καταλαβαίνεις, παρά μόνο αν δεις με τα μάτια σου την διαφορά φωτεινότητας βάζοντας 4άρι καλώδιο.... ή 6άρι....

[BOSS]

Λοιπόν, κοίταξα περισσότερο το βίντεο και επιβεβαιώνεται ότι οι νόμοι ισχύουν παντού

15Α ρεύμα λειτουργίας (το λέει η συσκευασία, δεν χωράει αμφισβήτηση

Screenshot 2020-12-17 232109.jpg

Για 15ft (4,5m) καλώδιο, και ρεύμα γραμμής 15Α επιλέγει 10AWG 6mm² καλώδιο

Screenshot 2020-12-17 232148.jpg

Η ασφάλεια του καλωδίου είναι ενσωματωμένη μαζί με το καλώδιο και δεν μας την δείχνει,

Screenshot 2020-12-17 233829.jpg

αλλά σίγουρα είναι <30Α καθώς....

...το ρελέ που επιλέγει είναι ικανότητας 30Αmp

Screenshot 2020-12-17 232757.jpg

Πάμε τώρα να δώσουμε στον φίλο Βαλάντη ένα οδηγό, που έχω φτιάξει εδώ και 10 χρόνια

Screenshot 2020-12-17 232838.jpg

Ναι συμφωνω και γιατι ποση ισχυ αναφερεται η συσκευασια Πανο;

[panoshm]

και γιατι ποση ισχυ αναφερεται η συσκευασια Πανο;

p=u*i

180W=12V*15A

[BOSS]

Και μεχρι τωρα που την ειχα με τα 200wχ2 αλογονου δουλευε χωρις κανενα προβλημα

Βαλάντη, δεν μας έχεις δώσει να κατάλβουμε τι κύκλωμα σου έχει φτιάξει αυτός που το εγκατέστησε, πως να σου δώσουμε απάντηση?

Και κατι ακομα που αφορα τις λεντομπαρες...γιατι εχουν στην εξοδο τους τοσο λεπτα καλωδια αφου τραβανε τετοιο φορτιο,πως δεν λιωνουν;(ρωτηστε Βικτωρα που ειναι ζωντανη αποδειξη)

Αν δεις το excel παραπάνω, 180W τραβάνε 15Α.

Εργοστασιακά λοιπόν, έχουν 2,5mm² καλώδιο. Δεν λιώνει λοιπόν, γιατί το 2,5 αντέχει και ασφαλίζεται με 16Α ασφάλεια, όπως πρέπει.

Η πτώση τάσης όμως που έχει το 2,5mm² είναι μεγάλη, η απόδοση μειωμένη, αυτό ΔΕΝ το καταλαβαίνεις, παρά μόνο αν δεις με τα μάτια σου την διαφορά φωτεινότητας βάζοντας 4άρι καλώδιο.... ή 6άρι....

Ειχα αγορασει ετοιμη πλεξουδα και την τοποθετησα εγω(δουλευε 5χρονια χωρις απολυτως κανενα προβλημα)...την εχω περιγραψει στις προηγουμενες αναρτησεις

[Tony Louk]

Βαλάντη όλα αυτά που λέμε, προφανώς έχουν κάποιο συντελεστή ασφαλείας.

Και όπως φαίνεται καθαρά, άλλους συντελεστές έχουν οι αμερικάνοι, άλλους οι κινέζοι, και άλλους εμείς οι ευρωπαίοι!

[BOSS]

και γιατι ποση ισχυ αναφερεται η συσκευασια Πανο;

p=u*i

180W=12V*15A

Οποτε καθε λεντ ειναι 180/80=2,25w σωστα;

[panoshm]

Δεν καταλαβαίνω πάντως όταν κάποιος λέει "λεπτό" καλώδιο τι εννοεί κάθε φορά, αυτό με ξεπερνάει ως ηλεκτρολόγο μηχανικό


Βαλάντη, όπως σου είπα και παραπάνω, πες μου το συνολικό μήκος του καλωδίου από το (+) της μπαταρίας έως την λεντόμπαρα, μέτρα το με ένα σχοινί, δεν ξέρω, βρες τρόπο... και μετά τα λέμε πάλι

Οποτε καθε λεντ ειναι 180/80=2,25w σωστα;

Αυτό τι σε ενδιαφέρει? Έχεις ξεχωριστό καλωδιάκι για κάθε led? Όλη την λεντόμπαρα μαζί πρέπει να σκέφτεσαι....
