Ηλεκτρολογική εγκατάσταση προβολέων αυτοκινήτου

[ArisR]

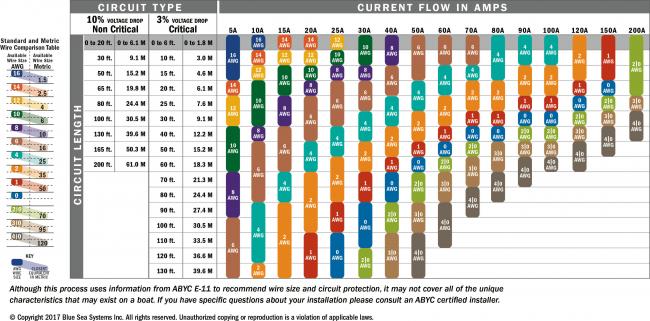

wiring-your-campervan-electrical-system-parked-in-paradise-awg-chart-to-mm-dc_wireselection-resi.jpg (56.96 KiB) 3982 προβολές

Βαλάντη δες τον πίνακα σχετικά με τις διατομές..

[stelios8ess]

Κατά την γνώμη μου δεν υπάρχει πρόβλημα, μιλάμε για συνεχές ρεύμα 12V, όχι εναλλασσόμενο.
Βύσματα και ακροδέκτες να είναι σφιχτά και όλα ΟΚ.

[BOSS]

wiring-your-campervan-electrical-system-parked-in-paradise-awg-chart-to-mm-dc_wireselection-resi.jpg

Βαλάντη δες τον πίνακα σχετικά με τις διατομές..

Οποτε Αρη αν καταλαβα καλα(δεν καλοφαινεται ο πινακας)για 40αρα ασφαλεια και απο 0-6 μετρα θελει 10αρι καλωδιο σωστα;

Κατά την γνώμη μου δεν υπάρχει πρόβλημα, μιλάμε για συνεχές ρεύμα 12V, όχι εναλλασσόμενο.
Βύσματα και ακροδέκτες να είναι σφιχτά και όλα ΟΚ.

Στελιο πως εισαι σιγουρος;Θα ηθελα τεκμηριωμενη αποψη με τιμες και παραδειγμα

[Tony Louk]

Στέλιο δεν είναι καθόλου ΟΚ!

Βαλάντη δεν λέει 12Α.... λέει 12ΑWG!

Δες στον πίνακα που έβαλε ο Άρης, ...είναι ανάμεσα σε 2,5άρι και 4άρι!

Σύμφωνα με τον ίδιο πίνακα, πάει μέχρι 25Α

Σύμφωνα με τους ελληνικούς νόμους (το 4άρι) πάει μέχρι 20Α!

Με καμμία κυβέρνηση δεν πάει για 36Α!

[Tony Louk]

Οποτε Αρη αν καταλαβα καλα(δεν καλοφαινεται ο πινακας)για 40αρα ασφαλεια και απο 0-6 μετρα θελει 10αρι καλωδιο σωστα;

Ναι Βαλάντη, στο είπα από την αρχή!

[BOSS]

Ναι και συμφωνω μαζι σου αλλα μου εκανε εντυπωση γιατι στην πλεξουδα που ειναι εμποριου εχει ρελεδες 40Α και ασφαλειες 30Α;
Την διατομη γιατι μου ζητησες να την μετρησω χωρις την μονωση;Πως θα επιλεξω καλωδιο με γυμνη διατομη ή με μονωση;

[ArisR]

wiring-your-campervan-electrical-system-parked-in-paradise-awg-chart-to-mm-dc_wireselection-resi.jpg

Βαλάντη δες τον πίνακα σχετικά με τις διατομές..

Οποτε Αρη αν καταλαβα καλα(δεν καλοφαινεται ο πινακας)για 40αρα ασφαλεια και απο 0-6 μετρα θελει 10αρι καλωδιο σωστα;

Κατά την γνώμη μου δεν υπάρχει πρόβλημα, μιλάμε για συνεχές ρεύμα 12V, όχι εναλλασσόμενο.
Βύσματα και ακροδέκτες να είναι σφιχτά και όλα ΟΚ.

Στελιο πως εισαι σιγουρος;Θα ηθελα τεκμηριωμενη αποψη με τιμες και παραδειγμα

Το υπολογίζουμε με 3% πτώση τάσης. αναλογα με το μήκος των καλωδίων και τα Α βγαίνει η διατομή.
Για 40Α και μηκος έως 3 μέτρα θέλει 8 awg - 10αρι δηλαδή

[ArisR]

Ώπα Βαλάντη.. Μέχρι τους ρελεδες δεν χρειάζεσαι χοντρό καλώδιο. Έχει ψηλό γιατί δίνει μόνο εντολή , μετά τους ρελεδες θες χοντρό που έχεις την κατανάλωση

[BOSS]

wiring-your-campervan-electrical-system-parked-in-paradise-awg-chart-to-mm-dc_wireselection-resi.jpg

Βαλάντη δες τον πίνακα σχετικά με τις διατομές..

Οποτε Αρη αν καταλαβα καλα(δεν καλοφαινεται ο πινακας)για 40αρα ασφαλεια και απο 0-6 μετρα θελει 10αρι καλωδιο σωστα;

Κατά την γνώμη μου δεν υπάρχει πρόβλημα, μιλάμε για συνεχές ρεύμα 12V, όχι εναλλασσόμενο.
Βύσματα και ακροδέκτες να είναι σφιχτά και όλα ΟΚ.

Στελιο πως εισαι σιγουρος;Θα ηθελα τεκμηριωμενη αποψη με τιμες και παραδειγμα

Το υπολογίζουμε με 3% πτώση τάσης. αναλογα με το μήκος των καλωδίων και τα Α βγαίνει η διατομή.
Για 40Α και μηκος έως 3 μέτρα θέλει 8 awg - 10αρι δηλαδή

Εμενα λεει 12ΑWG τι καλωδιο ειναι;

[ArisR]

Ναι και συμφωνω μαζι σου αλλα μου εκανε εντυπωση γιατι στην πλεξουδα που ειναι εμποριου εχει ρελεδες 40Α και ασφαλειες 30Α;
Την διατομη γιατι μου ζητησες να την μετρησω χωρις την μονωση;Πως θα επιλεξω καλωδιο με γυμνη διατομη ή με μονωση;

Η διάσταση των καλωδίων μετριέται πάντα στο σύρμα, χωρίς τη μόνωση. Και σε mm²

[Tony Louk]

Την διατομη γιατι μου ζητησες να την μετρησω χωρις την μονωση;

Βαλάντη αν ξέρεις τη διάμετρο χωρίς τη μόνωση, μπορείς να βρείς (προσεγγιστικά) τι καλώδιο έχεις, με τον τύπο :

Διατομή = 3,14 x (διάμετρος) χ (διάμετρος) : 4

[ArisR]

Έχει αριστερά ο πίνακας την μετατροπή..
12AWG είναι 4αρι. Πως το βρίσκεις 12 . Δεν υπάρχει στον πίνακα 40Α με 12αρι

[ArisR]

Κατά την γνώμη μου δεν υπάρχει πρόβλημα, μιλάμε για συνεχές ρεύμα 12V, όχι εναλλασσόμενο.
Βύσματα και ακροδέκτες να είναι σφιχτά και όλα ΟΚ.

Δεν έχει σημασία. Λιώνει το καλώδιο αν δεν είναι σωστης διατομής

[BOSS]

Απο την φωτο απο την της πλεξουδας που εχω.
Οποτε ειναι 4mm2 και 12 στο ΑWG(American Wire Gauge).
Αρα δεν μπορω να βαλω την λεντομπαρα με τα 432watts εκτος αν αλλαξω καλωδιωση σε 10mm2

[stelios8ess]

Βαλάντη

Παντως στα προηγουμενα προβολακια που ειχα στο ngv με την ιδια πλεξουδα,ειχα 200 watts σε καθε εντολη και δεν ειχα προβλημα

Εδώ το λες και μόνος σου. Αν προσέξεις στα φανάρια εμπρός τα καλώδια είναι πιο λεπτά από ότι πρέπει και δεν συμβαίνει μόνο στο δικό σου αυτοκίνητο.
Χωρίς να υπάρχει πρόβλημα. Δεν γνωρίζω τους λόγους. Φυσικά δικό σου το αυτοκινητο ότι θέλεις κάνεις.
