Εγκατάσταση προβολέων σε Vitara Wagon 1.6

[Mastergunner]

Μετά την ερώτηση και τις απαντήσεις που έλαβα (και σας ευχαριστώ όλους γι΄αυτό) αποφάσισα να εγκαταστήσω τους δύο προβολείς τύπου ¨καρφιά¨ διαμέτρου 16cm εμπρός....

Για την εγκατάσταση....

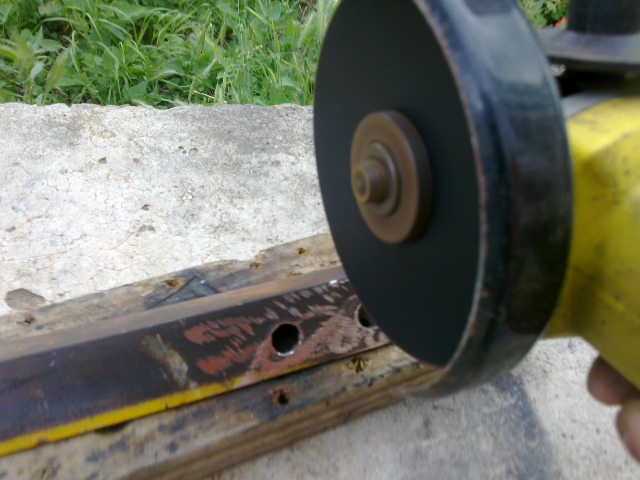

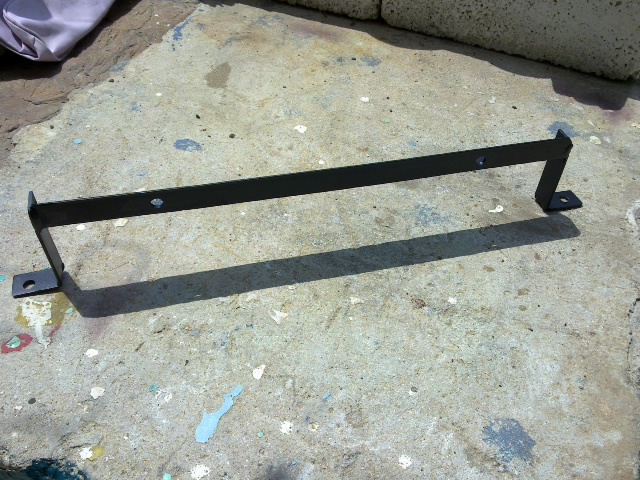

Κατασκευάστηκε μια βάση σχήματος ¨Π¨ απο γωνιά 25x25x3 μήκους 49cm ενώ για το ύψος απο τον προφυλακτήρα μπήκε λάμα 25χ3 μηκους 8cm...

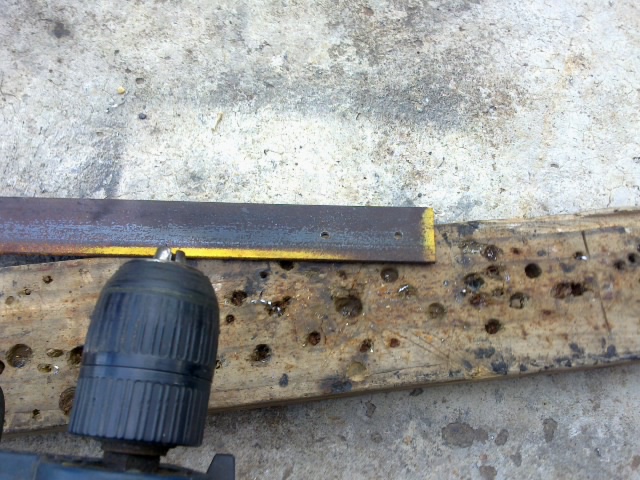

αφού κολλήθηκαν τα υλικά ανοίχτηκαν 2 τρύπες Φ8 στη βάση του ¨Π¨ και άλες δύο στη γωνιά,η 2 πρώτες θα στηρίξουν τη κατασκευή ενώ στις άλλες δυο θα βιδωθούν οι βάσεις των προβολέων.Όλη η κατασκευή βάφτηκε σε μαύρο ματ και περάστικε με σατινέ βερνίκι

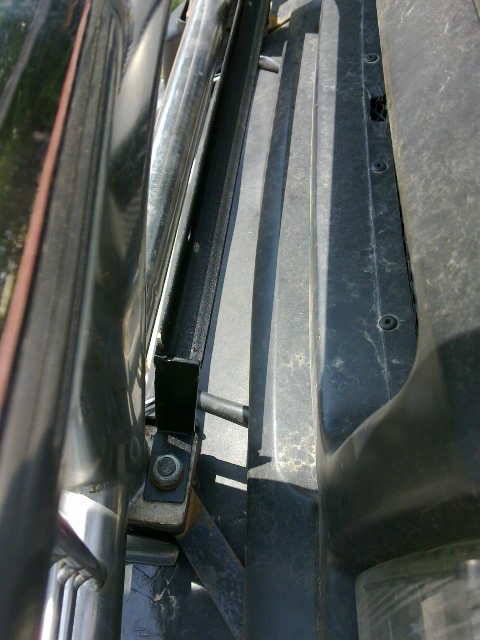

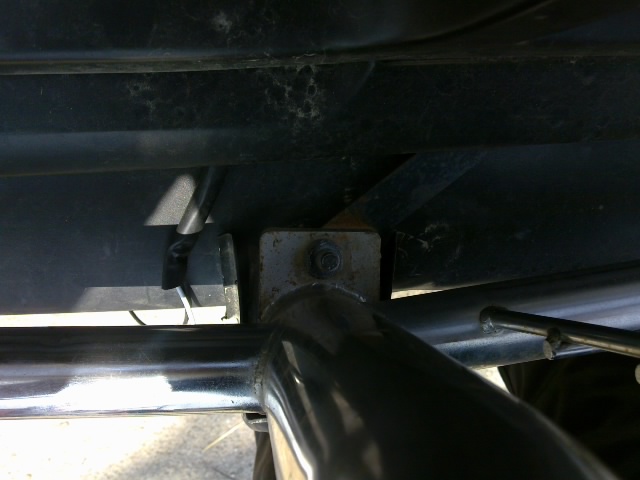

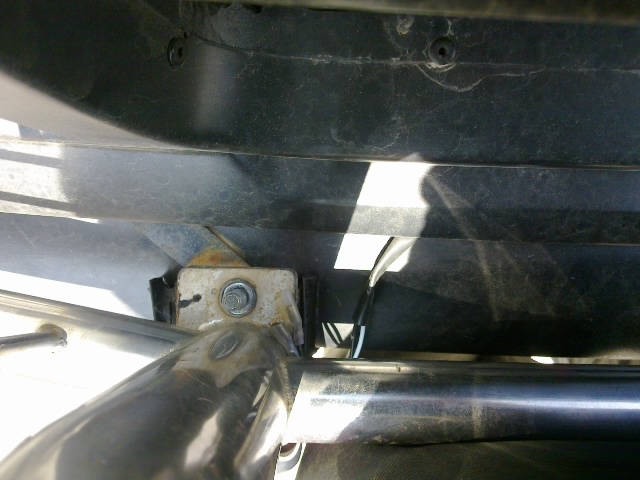

Τα σημεία στήριξης της βάσης επάνω στο αμάξι είναι η δύο βάσεις του bull-bar,όπως φαίνεται παρακάτω...

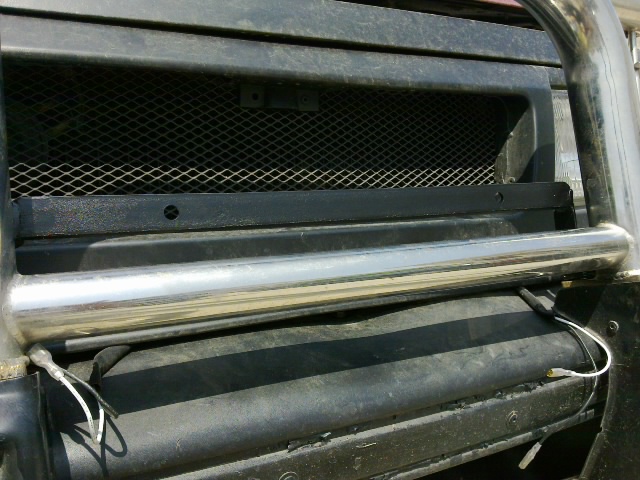

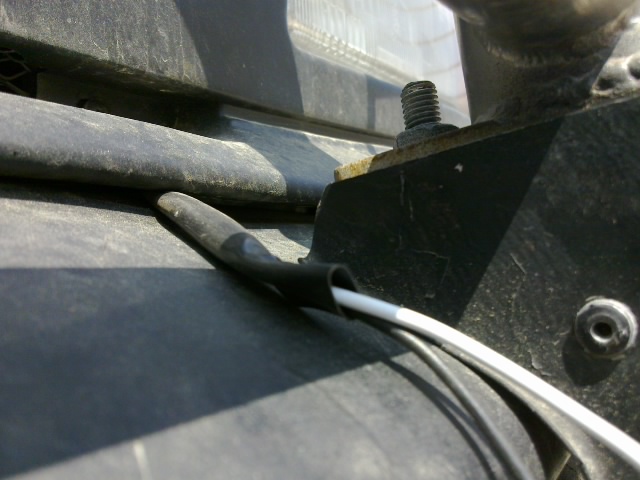

ενώ τα καλώδια τροφοδοσίας πέρασαν κάτω απο τη μάσκα...

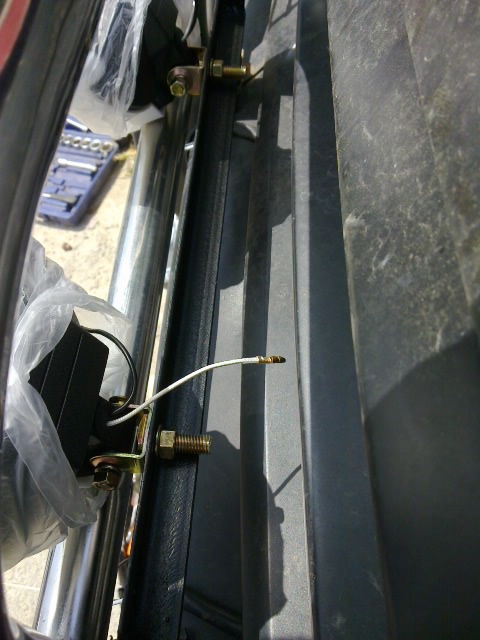

Η βάση των προβολέων βιδώθηκε στις πίσω βίδες στήριξης του bull-bar ωστε να είναι παράλληλη με αυτό...



και οι προβολείς βιδώθηκαν στις τρύπες Φ8 που είχα κάνει στη γωνιά

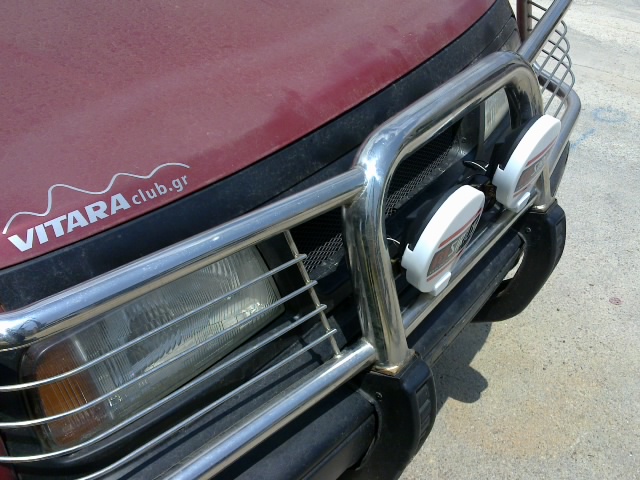

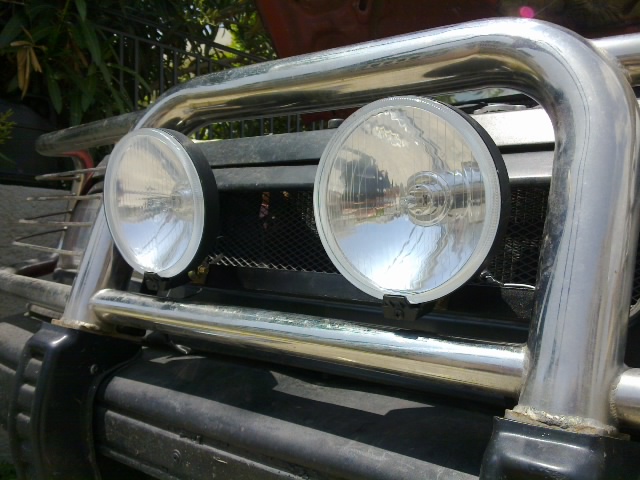

Το αποτέλεσμα είναι αυτό....


Για τη παροχή ρεύματος....

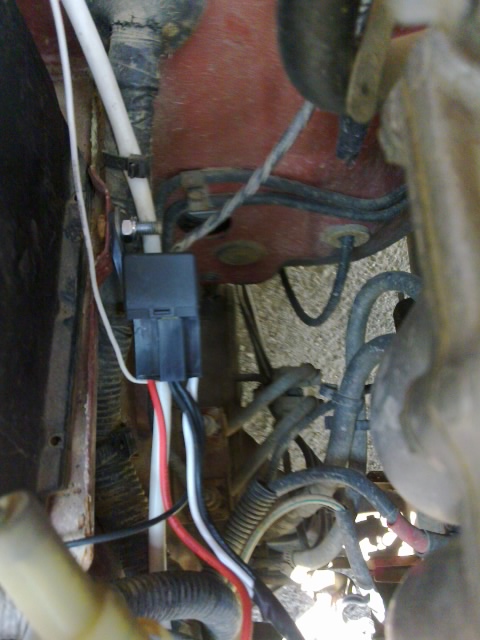

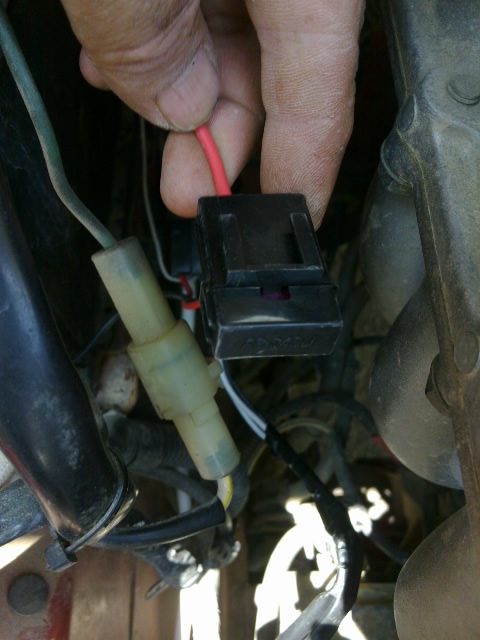

χρησιμοποιήθικε ρελέbox ωστε να προστατευτει ο διακόπτης απο υπερθέρμανση αλλά και το σύστημα καλωδίων


ενώ λόγο του οτι η παροχή ρεύματος ειναι απ΄ευθείας απο τη μπαταρία τοποθετήθικε και ασφαλειοθήκη εξωτερική 20A


Για κάθε φανάρι χρησιμοποιήθικε ξεχωριστή καλωδίωση απο το ρελέ και όχι γεφυρωμένη....

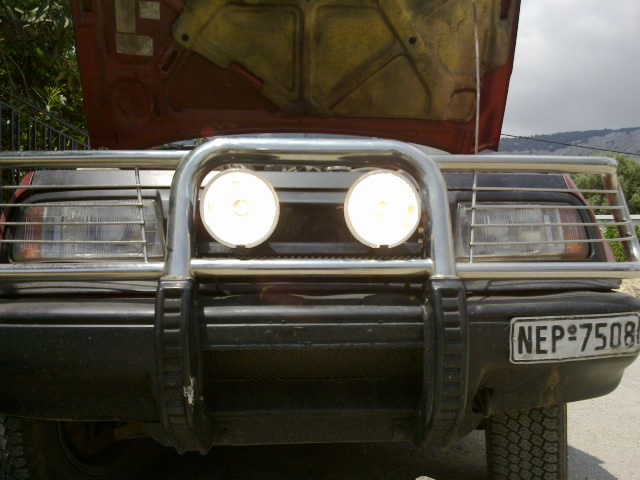

Το αποτέλεσμα είναι αυτό...


Η τελική ρύθμιση της δέσμης θα γίνει το βράδυ....μέχρι τότε τα φανάρια θα αναπαύονται προστατευμένα απο τον ήλιο μέσα στα καλλύματα τους....


Κόστος κατασκευής
- Γωνιά 25x25x3 μήκους 50cm : 2 ευρώ
- Τροχός κοπής inox : 1,70 ευρώ
- Λάμα 25χ3 μηκους 20cm : 1 ευρώ

* Τα παραπάνω τα πήρα απο ένα σιδηρουργείο δίνοντας συνολικά 5 ευρώ,προκειμένου να είμαι εντάξει...

Ευχαριστώ....

[SAM]

Πολυ καλο και πολυ εξυπνο

[panoshm]

Άψογος Πολύ όμορφο αποτέλεσμα, οι προβολείς είχαν "γεννηθεί" για να μπουν σε αυτή τη θέση

Τι καλωδίωση χρησιμοποίησες?

[Mastergunner]

Άψογος Πολύ όμορφο αποτέλεσμα, οι προβολείς είχαν "γεννηθεί" για να μπουν σε αυτή τη θέση

Τι καλωδίωση χρησιμοποίησες?

1mm

[panoshm]

1mm?

Για κάθε ένα προβολέα μόνο του? Ξεχωριστό κύκλωμα για κάθε ένα προβολέα? Μία ασφάλεια 20Α για να δώσει σε 2 επιμέρους καλώδια?

Ρε Γιώργο, για κάνε ένα σκαρίφιμα και ανέβασέ το να δω πως το έφτιαξες, γιατί κάτι δε μου κάθετε καλά...

[mikemicha]

Ωραίος ο Γιώργης

[Vasilis]

Μπραβο για το μερακι σου!

[ΜΩΡΑΙΤΗΣ]

Για άλλη μιά φορά ωραίος

[ZΗΡΕΙΑ]

Άψογος Πολύ όμορφο αποτέλεσμα, οι προβολείς είχαν "γεννηθεί" για να μπουν σε αυτή τη θέση

Τι καλωδίωση χρησιμοποίησες?

1mm

Τι του είπες τώρα ρε Γιώργο ...? Δεν ήξερες , δεν ρώταγες ?

[chris7gtir]

Kαλα φωτα πλεον Γιωργο

[vitara-gas]

Μια χαρα Γιωργο,κατσανε "κουτι".

[nick_89]

Πολύ όμορφα!! Πιό όμορφη μουσούδα τώρα

[TAKIS L.]

Να κανω μια ερωτηση,ισως αφελη.Τοποθετωντας προβολεις μπροστα απο την μασκα δεν "κοβουμε" την ροη του αερα που ειναι απαραιτητος για την ψυξη του ψυγειου η φτανει μονο το βεντιλατερ? Γιωργο ωραια τα προβολακια κ του πανε εκει που τα εβαλες

[KON.GV]

Γιώργο άψογος!!

[JOHNV6]

Ομορφο Γιώργαρε!!!
