Χειροποίητη σχάρα by vic27 and dad.

Χειροποίητη σχάρα by vic27 and dad.

Δημοσίευσηαπό vic27 » Τρί Μάιος 29, 2018 11:49 pm

Μετά από αρκετή σκέψη και σχέδια, υλοποιήθηκε τελικά η κατασκευή της σχάρας για το NGV μου. Προϋπόθεση ήταν το να είναι όσο το δυνατόν πιο διακριτική και οσο γίνεται πιο κοντά στον ουρανό του αυτοκίνητου. Μαζί μου στην κατασκευή, από την αρχή έως το τέλος ο καλύτερος μάστορας και πατεταντζης μαστρο Μήτσος (Ο πατέρας μου). Το καλάθι της σχάρας έγινε από λάμες (6x40 mm οι εγκαρσιες και 4x35 mm οι διαμηκες). Για τα γύρω " κάγκελα χρησιμοποιήθηκε σιδηροσωληνας ενισχυμένος Φ32. Συνολικά χρειάστηκαν: μία λάμα σιδερένια 6 μέτρων 6x40 mm, δύο λάμες 4 μέτρων 4x35 mm, 2 σιδηροσωληνες Φ32 4 μέτρων (αν θυμάμαι καλά), μια γωνίτσα 15x15 mm (για την ενίσχυση των εγκαρσιων λαμων), ηλεκτρόδια και διάφορες βίδες,ενα σπρέι ασταρι, 2 σπρέι μαύρο,μισό κιλό μαύρη λαδομπογια και μισό κιλό ασταρι με συνολικό κόστος περίπου 70 ευρώ. Πάμε στην παρουσίαση...
Αρχικά κατασκευάστηκαν οι 5 εγκαρσιες λάμες και μετά βιδωθηκαν στο αυτοκίνητο για να γίνει το ταίριασμα των διαμηκες.

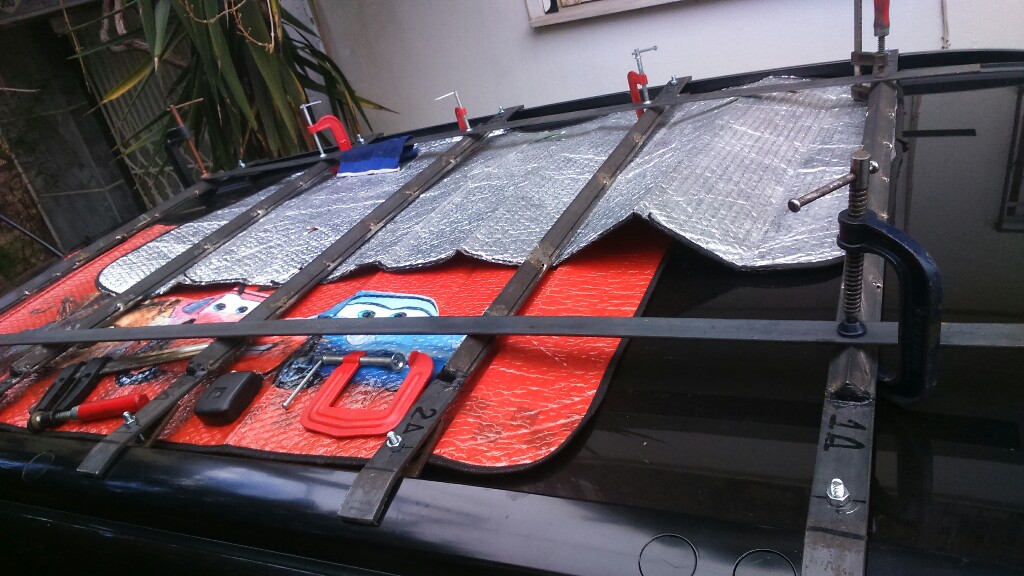

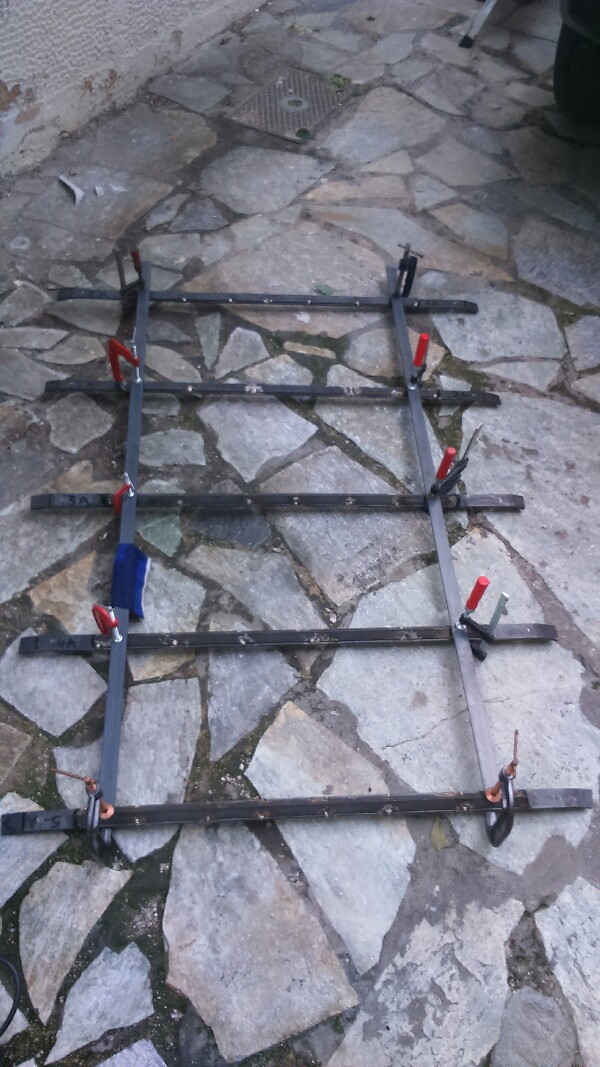

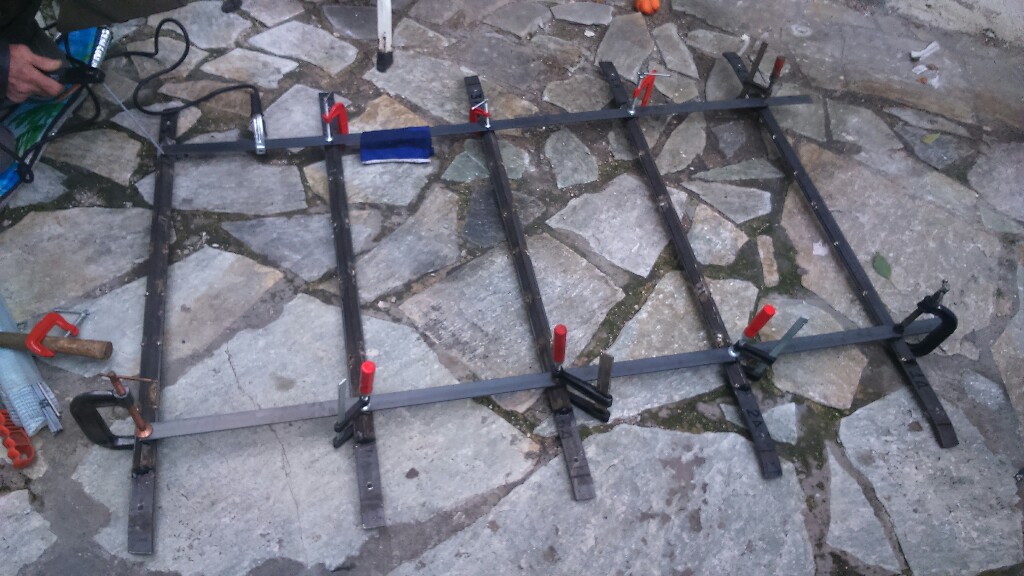

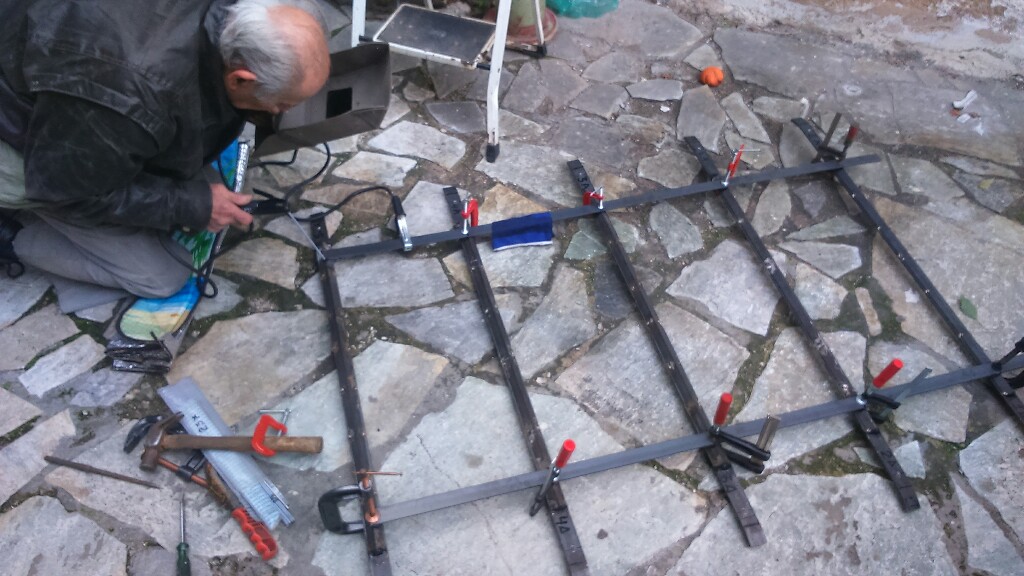

Τοποθετήθηκαν με σφυκτηρες όλες οι λάμες...

...και μετά πονταριστηκαν μια προς μια.

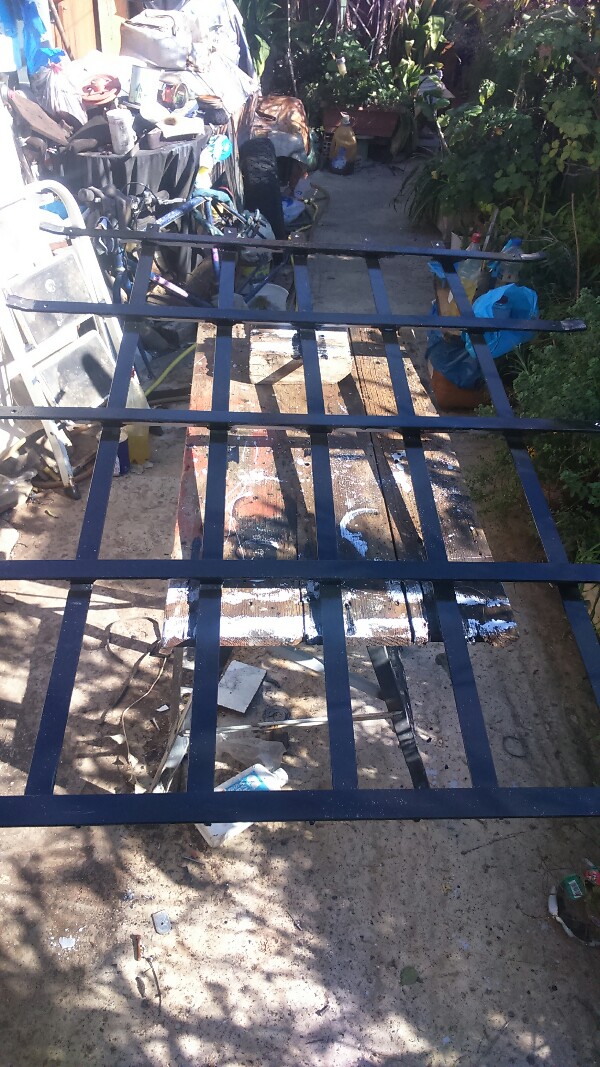

Έπειτα αφού ολοκληρώθηκε και δοκιμάστηκε το πλέγμα, βάφτηκε με ένα χέρι ασταρι και δύο χέρια χρώμα.

Έπειτα ξεκίνησε η κατασκευή του κάγκελο...



Τελευταία επεξεργασία από vic27 και Τετ Μάιος 30, 2018 5:24 pm, έχει επεξεργασθεί 1 φορά/ες συνολικά
Άβαταρ μέλους
vic27
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 2368
Εγγραφή: Πέμ Σεπ 11, 2014 11:55 pm
Τοποθεσία: Νίκαια
Aka: vic27
Λάστιχα: g012
Suspension: αποστάτες +45 mm
cb: Όχι
Name: Βίκτωρας

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό vic27 » Τετ Μάιος 30, 2018 12:02 am

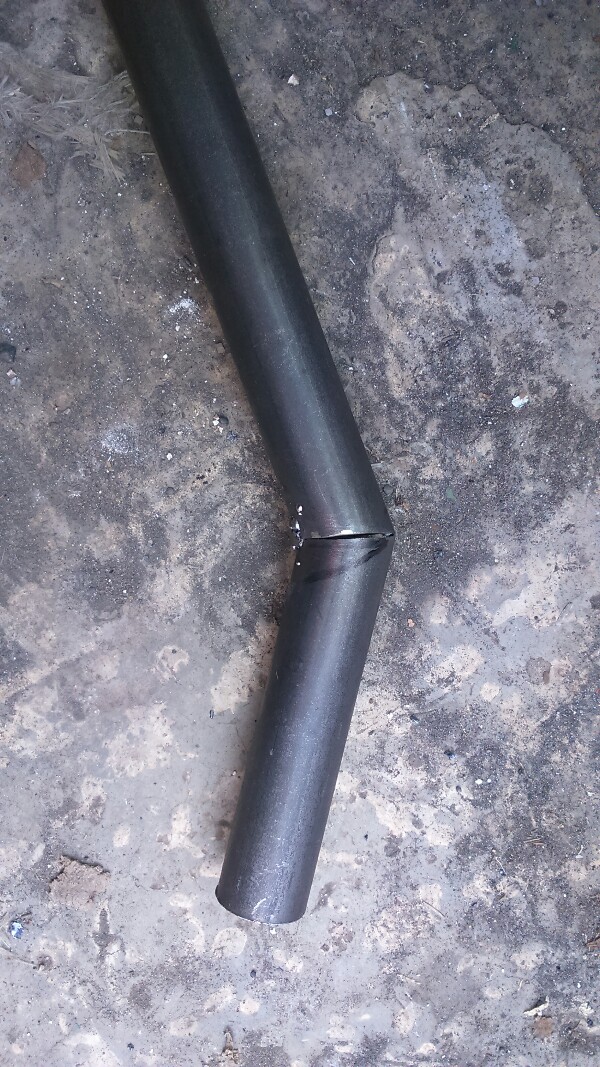

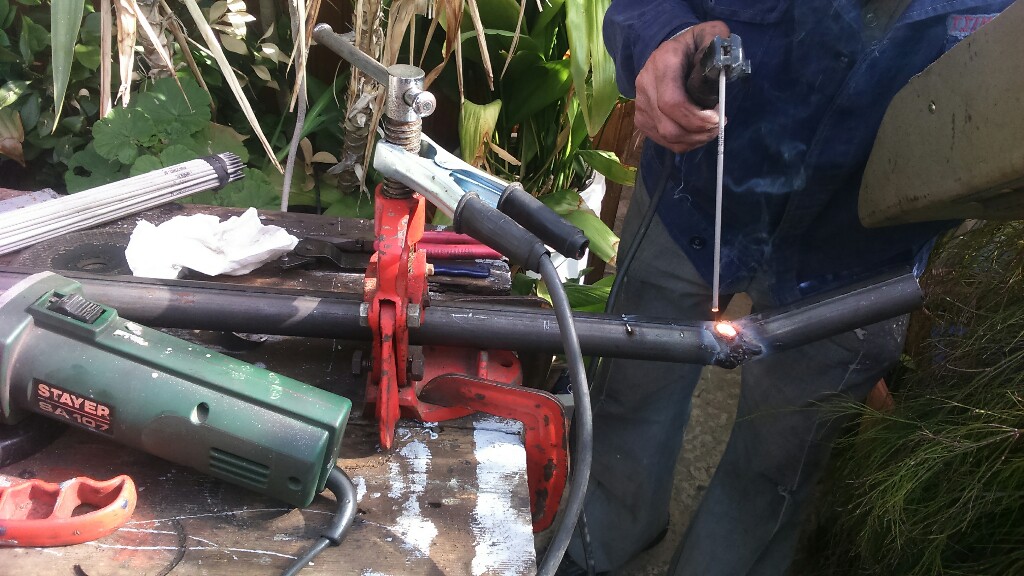

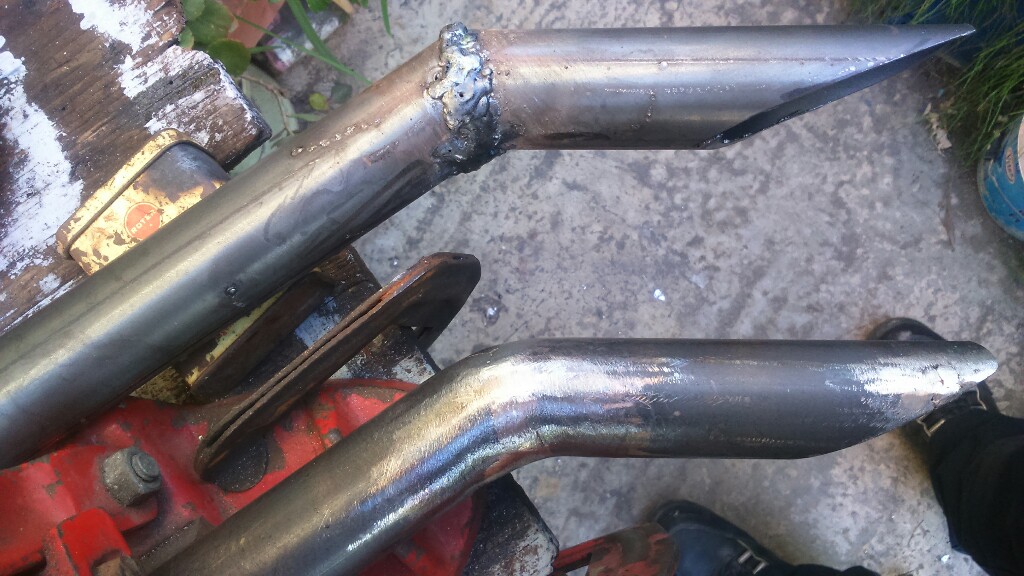

Κατασκευή της γωνιας....

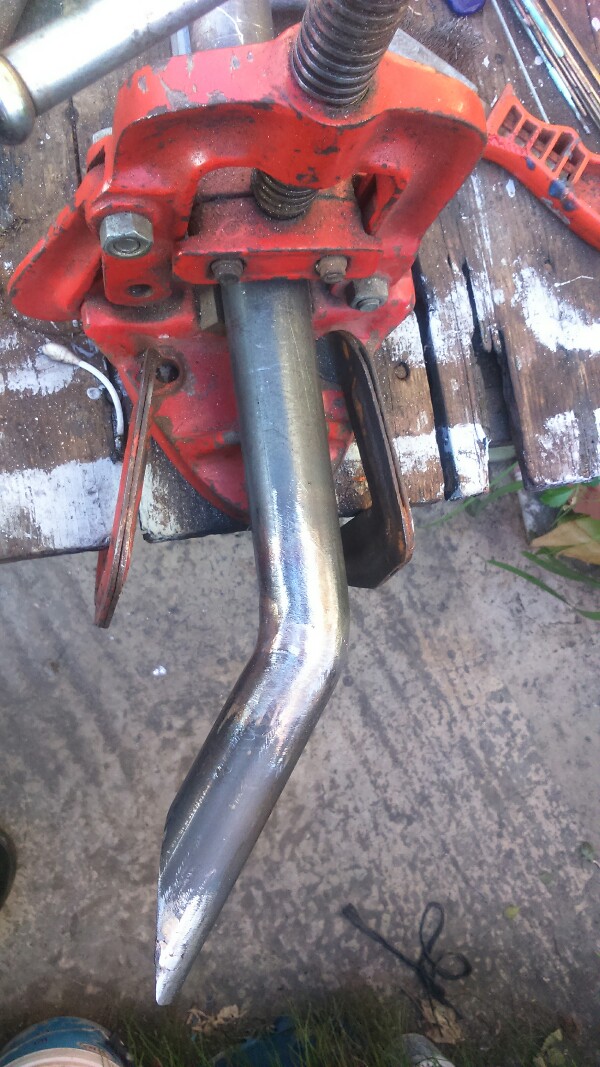

....και μετατροπή σε καμπύλη.

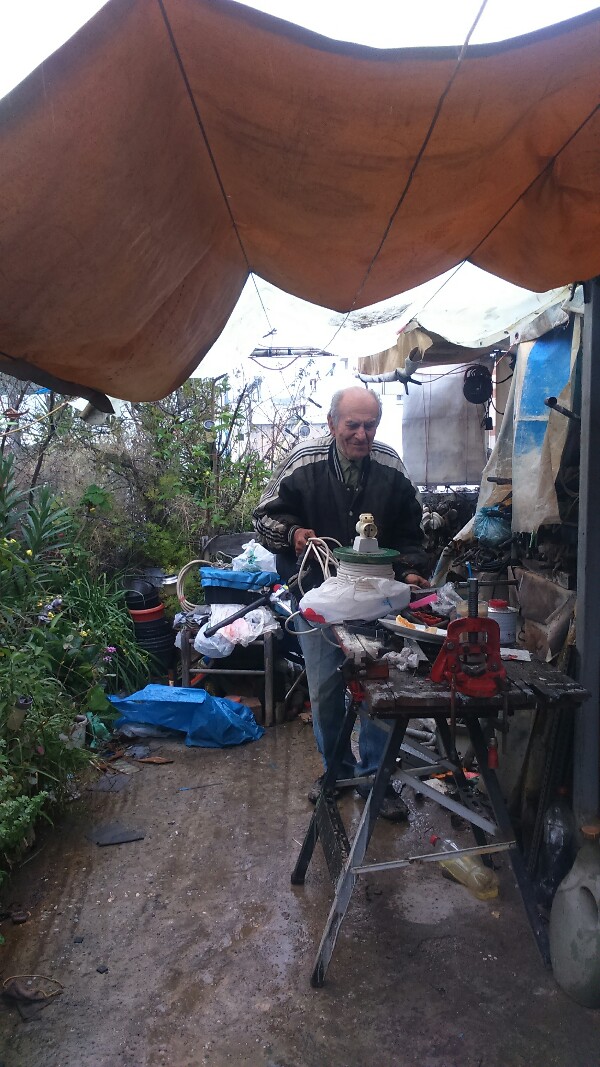

Όλη η κατασκευή έγινε στην ταράτσα του πατρικού μου σπιτιού και σχεδόν όλη κάτω από τέντα γιατί έβρεχε...

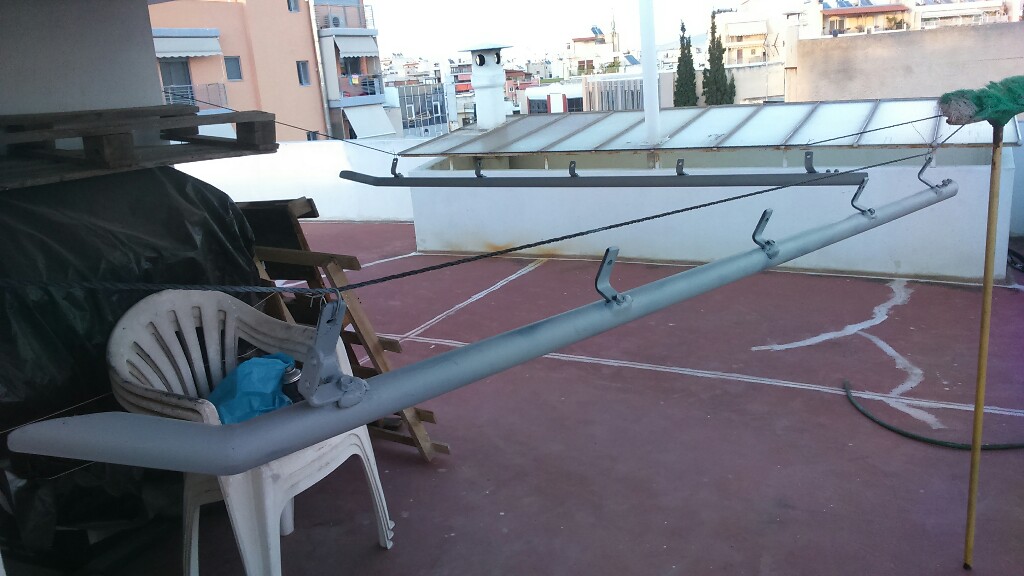

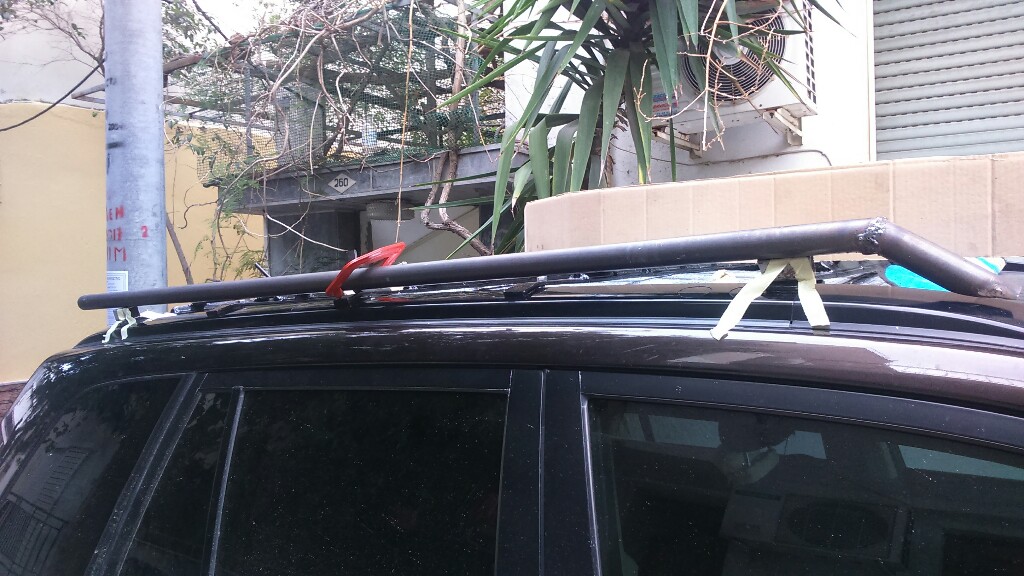

Δοκιμή του πρώτου κάγκελο.

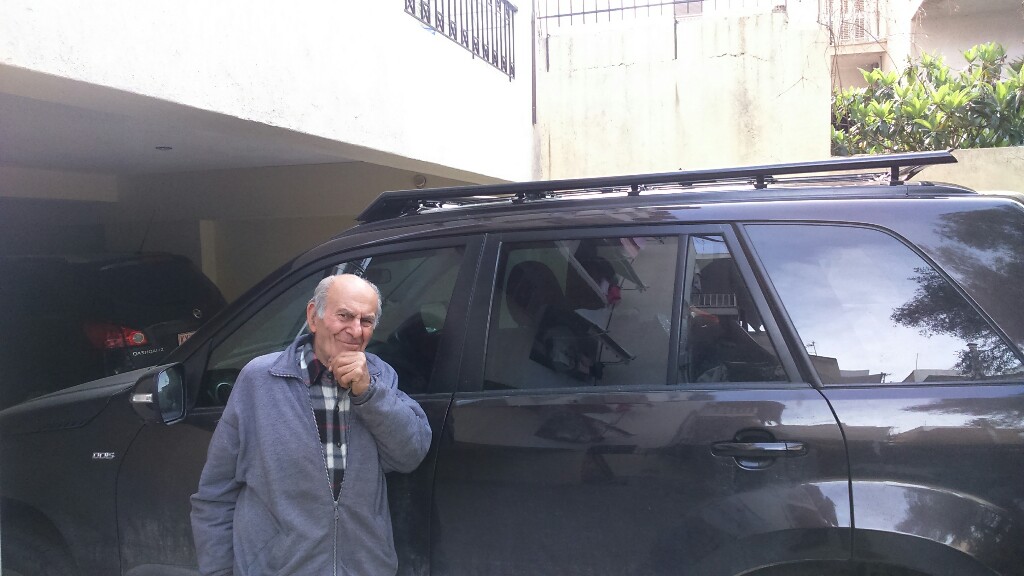

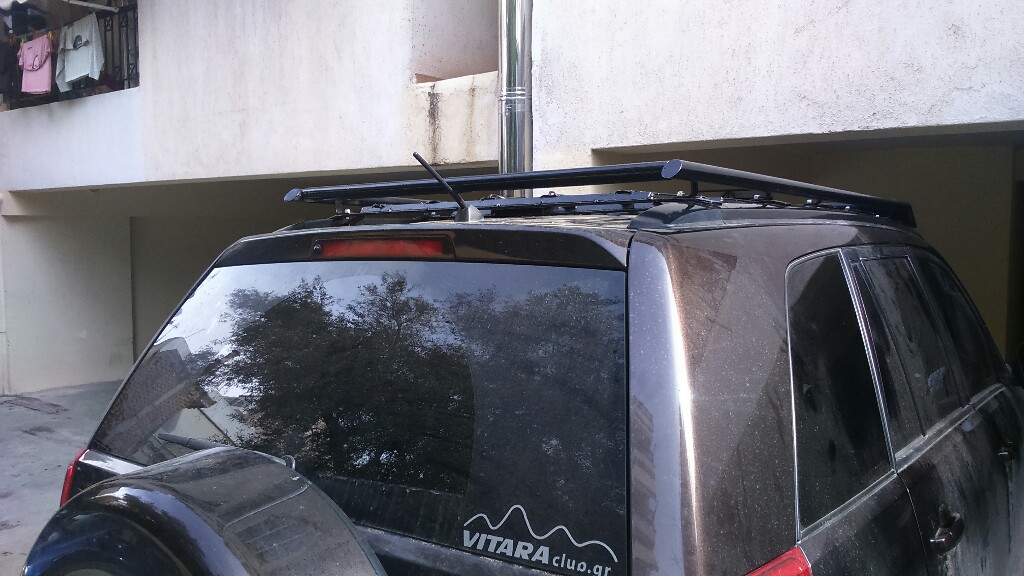

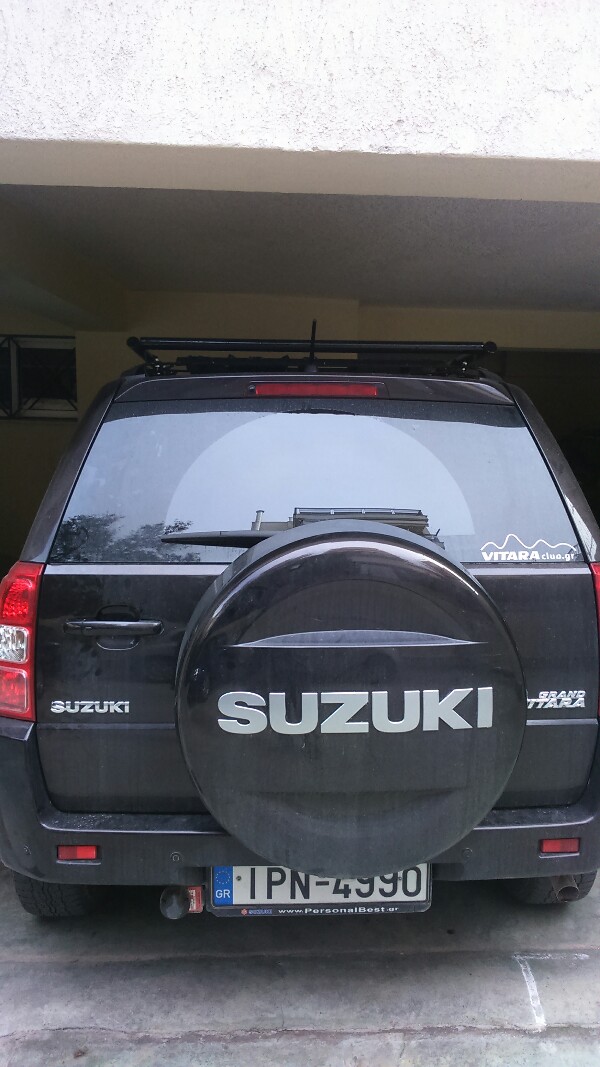

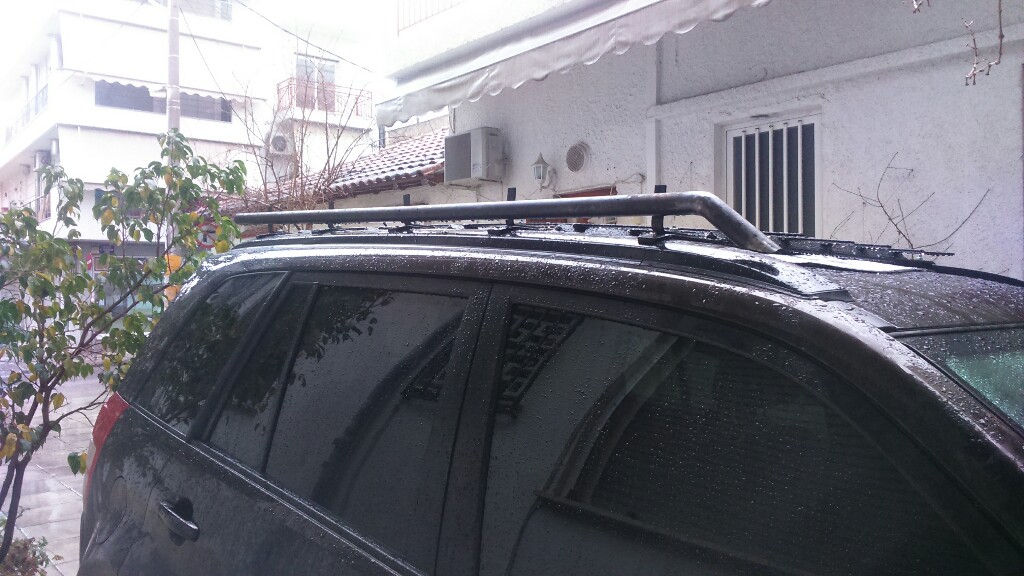

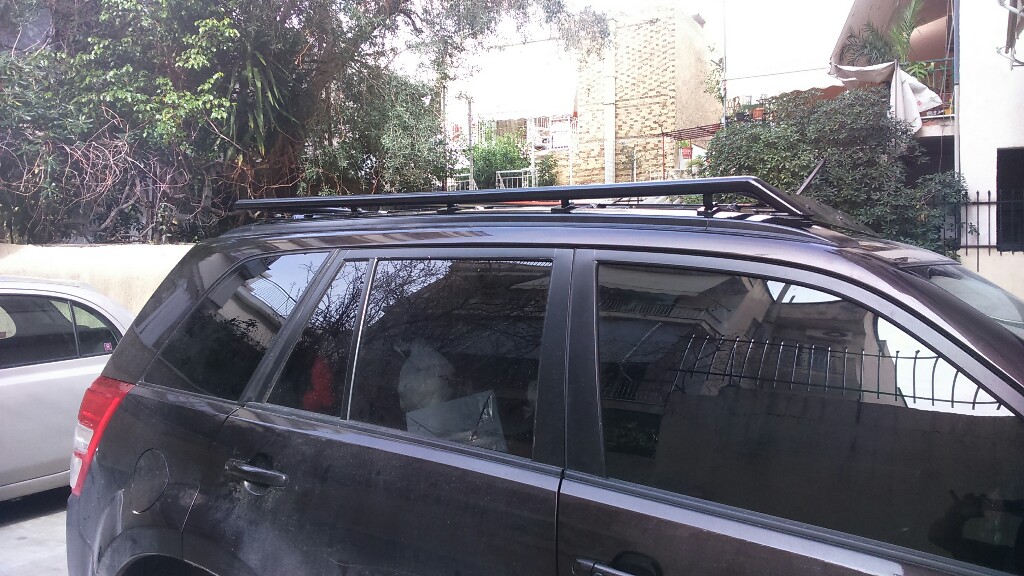

Και το τελικό αποτέλεσμα...

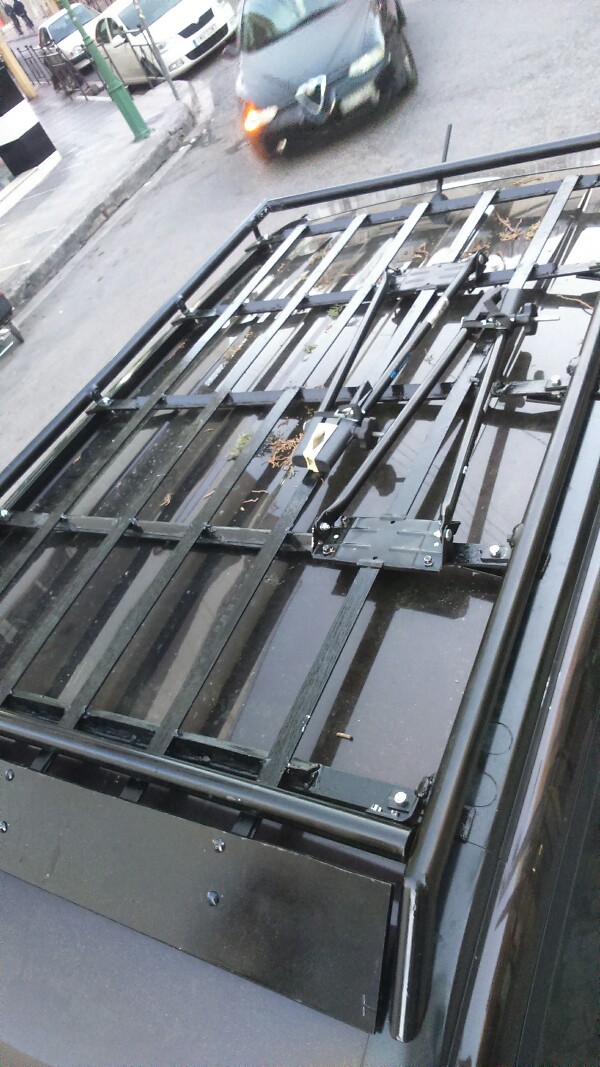

Μια φώτο από πάνω...

Άβαταρ μέλους
vic27
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 2368
Εγγραφή: Πέμ Σεπ 11, 2014 11:55 pm
Τοποθεσία: Νίκαια
Aka: vic27
Λάστιχα: g012
Suspension: αποστάτες +45 mm
cb: Όχι
Name: Βίκτωρας

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό vic27 » Τετ Μάιος 30, 2018 12:18 am

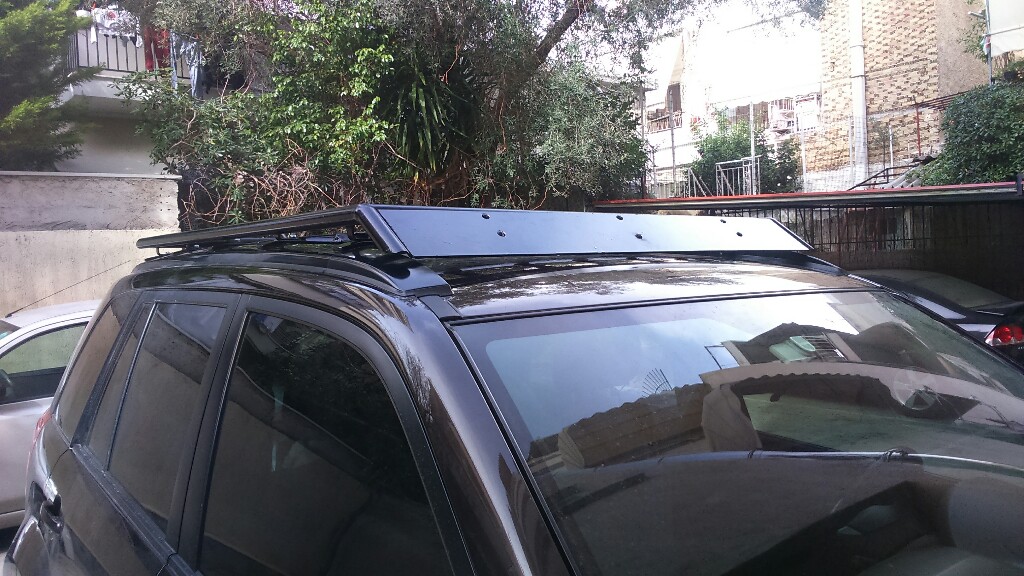

Και ο ανεμοθραυστης...

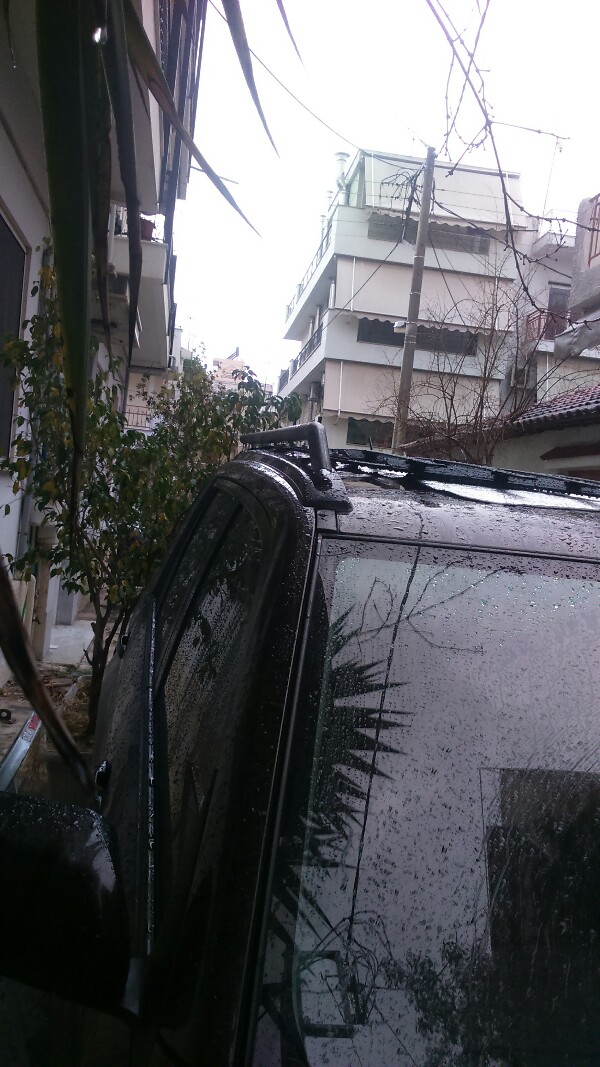

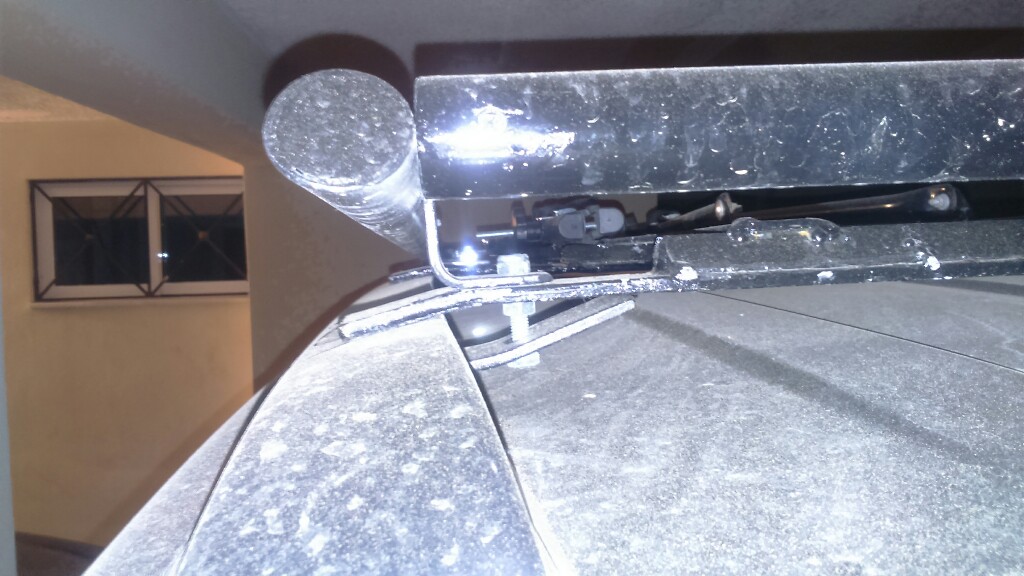

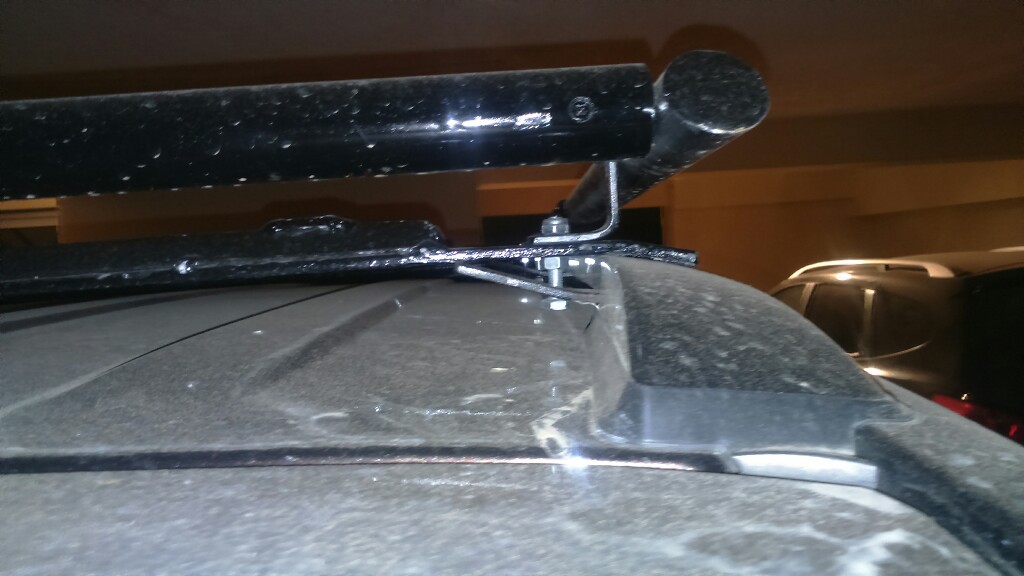

Ο τρόπος που στερεώνεται επάνω στο αυτοκίνητο

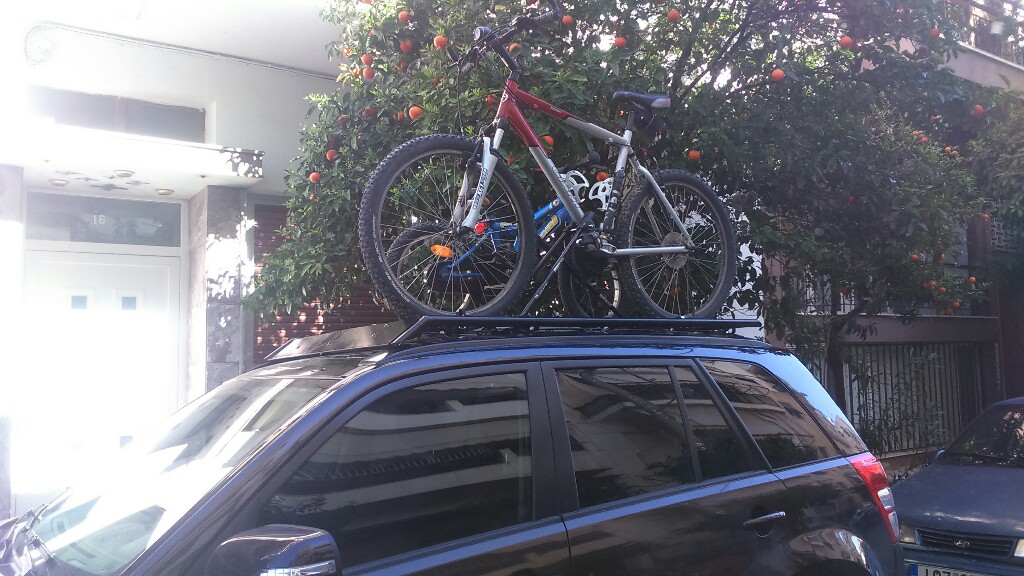

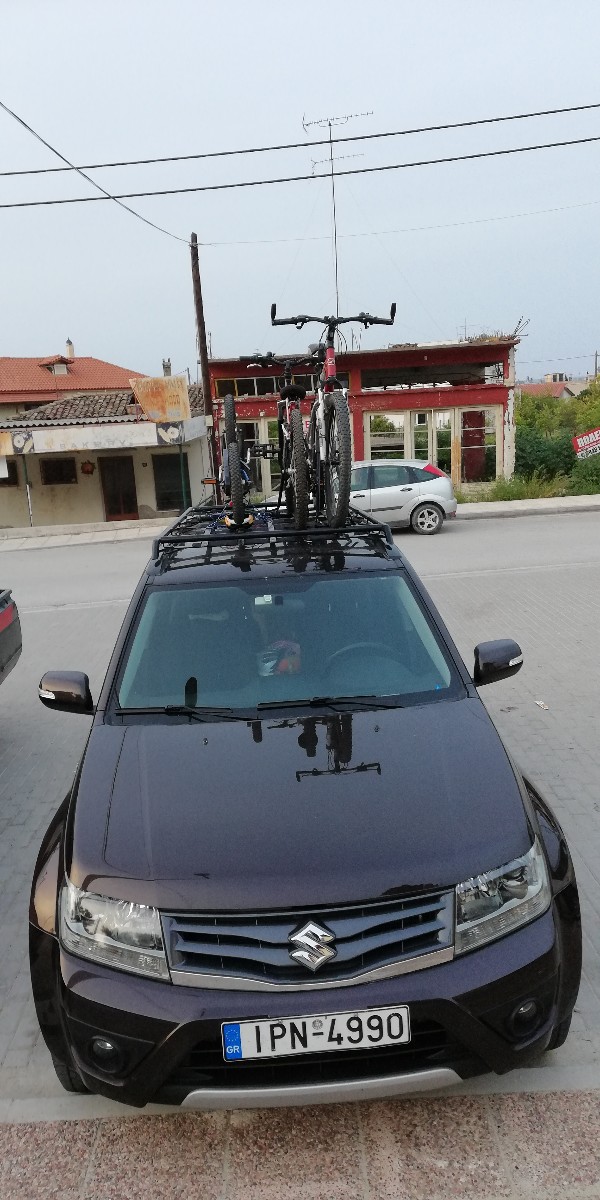

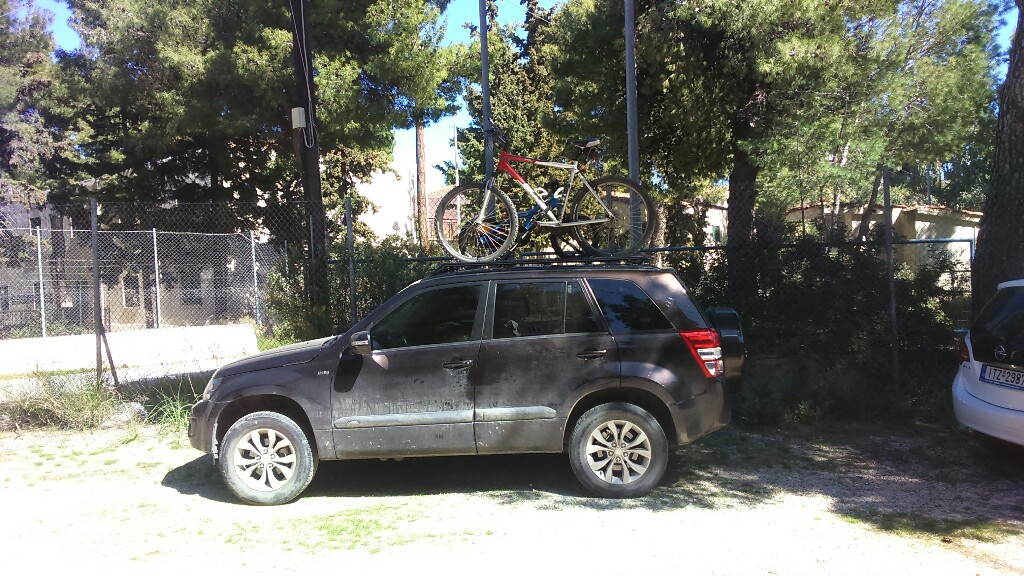

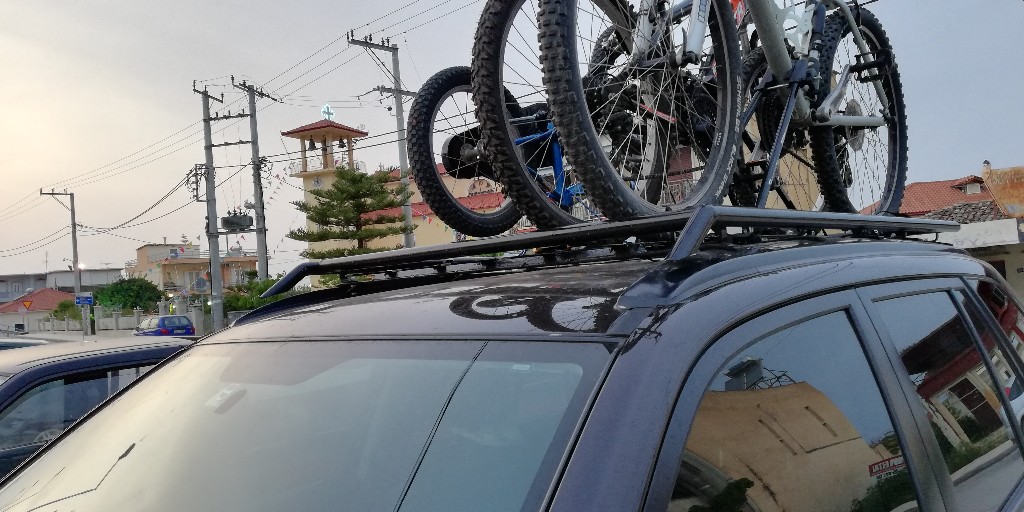

Και φορτωμένη.


Και test drive (ανέβηκε και ο γιός)

Τελικά, μετά από αρκετές δοκιμές, ο ανεμοθραυστης αφαιρέθηκε γιατί παρήγαγε θόρυβο. Χωρίς ανεμοθραυστη έχω ένα ανεπαίσθητο φύσημα Από τον αέρα μετά τα 120 χ.α.ω το οποίο δεν ενοχλεί.

Τέλος εδώ διακρίνονται οι αναμονές για προβολείς ή μπάρα led. Δεν έχω αποφασίσει ακόμα, όταν γίνει η τοποθέτηση θα συμπληρώσω τις φωτογραφίες.
Τελευταία επεξεργασία από vic27 και Τετ Μάιος 30, 2018 12:25 am, έχει επεξεργασθεί 1 φορά/ες συνολικά
Άβαταρ μέλους
vic27
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 2368
Εγγραφή: Πέμ Σεπ 11, 2014 11:55 pm
Τοποθεσία: Νίκαια
Aka: vic27
Λάστιχα: g012
Suspension: αποστάτες +45 mm
cb: Όχι
Name: Βίκτωρας

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό nick_89 » Τετ Μάιος 30, 2018 12:21 am

Μια χαρά Βίκτωρα!! Ωραία!! :clap: :clap:

Εικόνα
ταξιδιάρα ψυχή..
Vitara Virus
Άβαταρ μέλους
nick_89
Moderator
Moderator

Δημοσιεύσεις: 24966
Εγγραφή: Κυρ Φεβ 01, 2009 6:26 pm
Τοποθεσία: Αθήνα GR
Aka: Scotsman
Λάστιχα: Malatesta kobra
Διάσταση ελαστικών: 30 / 9.5 / 15
Suspension: διάφορα
cb: Ναι
Name: Νίκος

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό ChristosJP » Τετ Μάιος 30, 2018 12:50 am

Μεγιες μεγιες!!!!!!!!!
Πάρτε ζβάρα τα βουνά τις κορφές, νησιά και πόλεις, τα χωριά, γιοφύρια
άιντε πάρτε τα βρε και αλωνίστε τα βρε
Άβαταρ μέλους
ChristosJP
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 2380
Εγγραφή: Τετ Νοέμ 19, 2014 10:23 pm
Τοποθεσία: ΑΘΗΝΑ
Λάστιχα: MAXXIS BIGHORN 764MT
Διάσταση ελαστικών: 225x75x16
Suspension: trailmaster
cb: Ναι
Name: Χρηστος

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό nidi » Τετ Μάιος 30, 2018 2:22 am

Εξαιρετική δουλειά και πολύ διακριτική!! Εύγε!! Πολύ ωραίο αποτέλεσμα :!: :!:
Άβαταρ μέλους
nidi
World Travellers
World Travellers

Δημοσιεύσεις: 2026
Εγγραφή: Σάβ Οκτ 08, 2011 7:36 pm
Τοποθεσία: South America
Aka: the pin project
Λάστιχα: Yokohama Geo A/T-S GO12
Διάσταση ελαστικών: 205/70 R15
Suspension: Factory
cb: Όχι
Name: Nikos Dimitriou

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό costas66 » Τετ Μάιος 30, 2018 2:41 am

Πολύ ωραία δουλειά και ο βοηθός άψογος και μερακλής. :dance: :dance:
Everything is okay in the end, if it's not ok, then it's not the end.
Άβαταρ μέλους
costas66
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 5694
Εγγραφή: Κυρ Φεβ 10, 2013 1:14 am
Τοποθεσία: ΑΘΗΝΑ - ΑΓ.ΠΑΡΑΣΚΕΥΗ
Λάστιχα: Lat. Cross 215/65/16
Suspension: KYB + MAD (+7cm)
cb: Ναι
Name: Κώστας

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό gi@nn@kis » Τετ Μάιος 30, 2018 8:55 am

:clap: :clap: :clap: :clap: ωραια δουλεια !!

:arrow: Δεχεσαι κ παραγγελιες ??? :p
Άβαταρ μέλους
gi@nn@kis
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 3413
Εγγραφή: Παρ Μάιος 01, 2009 7:06 pm
Λάστιχα: yoko A/T-s
Suspension: μαμά
cb: Όχι
Name: Γιάννης

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό Οδυσσέας » Τετ Μάιος 30, 2018 8:59 am

...καλοφορτοτη !
Οδυσσέας
4x4 Trial Race Member
4x4 Trial Race Member

Δημοσιεύσεις: 1413
Εγγραφή: Παρ Ιαν 08, 2016 9:05 pm
Aka: odusseas
Λάστιχα: bf goodrich mud
Suspension: 5 εκ
cb: Ναι
Name: Κώστας Οδυσσέας

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό jimsiv » Τετ Μάιος 30, 2018 9:28 am

Ωραία δουλειά και ο Μαστρο-Μήτσος άριστος!!!
SY2CDS
The trouble is, you think you have time --Buddha
Άβαταρ μέλους
jimsiv
4x4 Mud Terrain member
4x4 Mud Terrain member

Δημοσιεύσεις: 713
Εγγραφή: Κυρ Σεπ 21, 2014 9:42 am
Τοποθεσία: Θεσσαλονίκη
Aka: jimsiv (Δημήτρης)
Λάστιχα: Yokohama A/T
Διάσταση ελαστικών: 225/65/17
Suspension: KYB+Αποστάτες
cb: Ναι
Name: Δημήτρης

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό Dimitris80 » Τετ Μάιος 30, 2018 10:22 am

Πολύ ωραία δουλειά.
Καλά φορτώματα :!:
Άβαταρ μέλους
Dimitris80
4x4 Mud Terrain member
4x4 Mud Terrain member

Δημοσιεύσεις: 707
Εγγραφή: Δευτ Απρ 03, 2017 1:15 pm
Τοποθεσία: ΜΕΤΑΜΟΡΦΩΣΗ
Aka: Dimitris
Λάστιχα: Maxxis 764 Bighorn
Διάσταση ελαστικών: 225/75/R16
Suspension: KYB+Αποστάτες+6cm
cb: Ναι
Name: Δημήτρης

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό thomas91 » Τετ Μάιος 30, 2018 11:49 am

Πολυ ωραία δουλεια :clap: :clap:
Lost in Vermio Mountain...
NGV 1.6 4HL & 4LL
PW 6000lb E-SR
Άβαταρ μέλους
thomas91
4x4 All Terrain member
4x4 All Terrain member

Δημοσιεύσεις: 562
Εγγραφή: Κυρ Μάιος 29, 2016 9:48 pm
Τοποθεσία: Βεροια - Σελι
Λάστιχα: BF K02 ΑΤ,Maxxis 764 ΜΤ
Διάσταση ελαστικών: 225/75/16
Suspension: MAD,ΚΥΒ,+5 Απ
cb: Ναι
Name: Θωμάς

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό DENNISLA » Τετ Μάιος 30, 2018 12:19 pm

:clap: :clap: :clap: :clap: όμορφη δουλειά Βίκτωρα
ΑΡΓΑ ΒΑΔΙΖΩ ΖΩΗ ΚΕΡΔΙΖΩ!!!!
Άβαταρ μέλους
DENNISLA
Moderator
Moderator

Δημοσιεύσεις: 8521
Εγγραφή: Πέμ Μάιος 07, 2009 10:33 am
Τοποθεσία: LA
Aka: Troooolllllllll
Λάστιχα: Kobra + Geo A/T
Διάσταση ελαστικών: 205/80/16-225/65/17
Suspension: MAD+KYB+3,5cm
cb: Ναι
Name: DENNIS

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό BOSS » Τετ Μάιος 30, 2018 1:15 pm

Tι να πω φιλε"γειας τα χερακια" του μερακλη πατερα σου,παρα πολυ ομορφη κατασκευη!! :clap: :clap: :clap: :clap: :clap:
Η τεχνη δεν πληρωνετε και ιδιαιτερα το χειροποιητο ειναι καταθεση ψυχης και κληρονομια!! :clap: :clap: :clap: :clap: :clap:
Καλοριζικη,καλοφορτοτη και καλοταξιδευτη φιλε!! :D
υ.γ.αλλαξε τον τιτλο σε "χειροποιητη σχαρα by vic27 & dad" ;-)
Πυρ,γυνη και θαλασσα...
Άβαταρ μέλους
BOSS
Vitaraclub Platinum Member
Vitaraclub Platinum Member

Δημοσιεύσεις: 6311
Εγγραφή: Πέμ Ιαν 22, 2015 10:55 pm
Τοποθεσία: Συμη-Σαλαμινα
Aka: εκδρομοφαγος
Λάστιχα: Cooper stt pro p.o.r
Suspension: mud+kyb+αποστατες
cb: Ναι
Name: ΒΑΛΑΝΤΗΣ

Re: Χειροποίητη σχάρα by vic27.

Δημοσίευσηαπό vic27 » Τετ Μάιος 30, 2018 5:00 pm

BOSS έγραψε:Tι να πω φιλε"γειας τα χερακια" του μερακλη πατερα σου,παρα πολυ ομορφη κατασκευη!! :clap: :clap: :clap: :clap: :clap:
Η τεχνη δεν πληρωνετε και ιδιαιτερα το χειροποιητο ειναι καταθεση ψυχης και κληρονομια!! :clap: :clap: :clap: :clap: :clap:
Καλοριζικη,καλοφορτοτη και καλοταξιδευτη φιλε!! :D
υ.γ.αλλαξε τον τιτλο σε "χειροποιητη σχαρα by vic27 & dad" ;-)

ΟΚ.
