Αφαιρούμενος εργάτης σε NV

[Tony Louk]

Το project,...


άρχισε να παίρνει σάρκα και οστά!

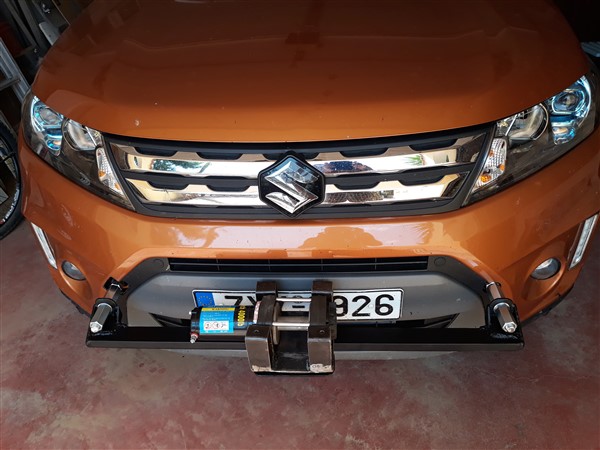

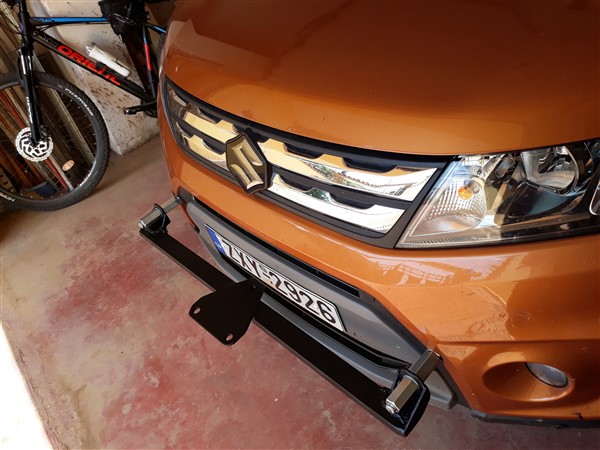

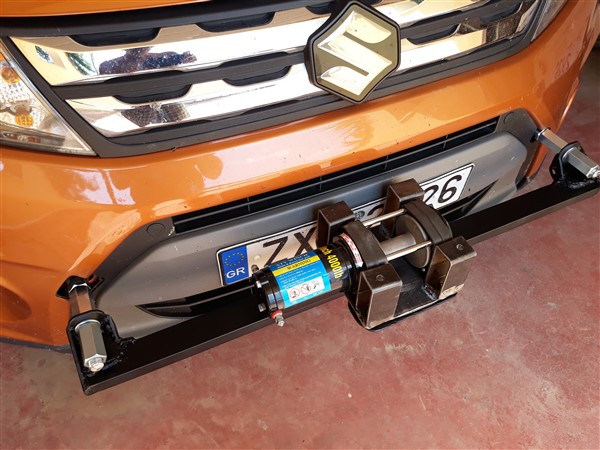

Παρά τις συνεχείς καθυστερήσεις, από κάτι ενοχλητικούς τύπους (βλ. Βωβούσα, Βαρδούσια, Βόλος κλπ) , έχουμε φτάσει σε αυτά τα στάδια...





...και προχωράμε ακάθεκτοι! (η συνέχεια μετά τα τσιπουράκια του Βόλου!)

[higraf]

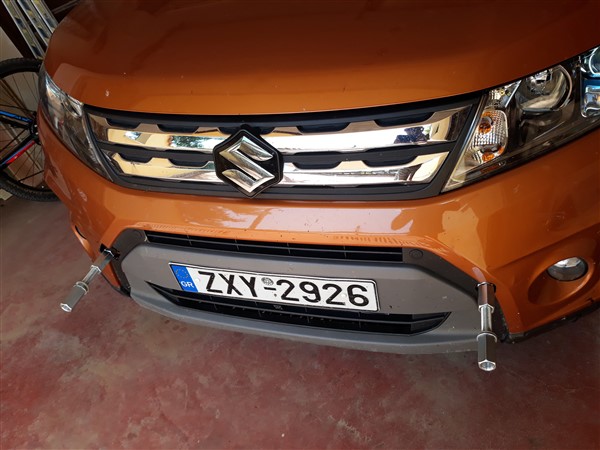

Α, πολύ ωραία, να σου πω την αλήθεια στην αρχή μου φάνηκε Photoshop γιατί η βίδες
μοιάζουν σαν αυτές που βάζουμε στην motherboard για να πιάσει στο κουτί χαχαχαχα

[Tony Louk]

Ίδιες είναι ...αλλά από χάλυβα 8.8, Μ20 (διαμέτρου 20 χιλ., με αντοχή εφελκυσμού 4,8 τόνους, με συντελεστή ασφαλείας 3 !!!)

[higraf]

[Dim77]

Πολύ ωραίο!

[eliaszim]

Αντε να δούμε τι άλλο θα "τραβήξει" στα χέρια σου το μπουρδουγαλί

[arahova]

Ηλία το ξέρεις το ''δουλειά δεν είχε ο δι@ολος γ@μου$€ τα παιδιά του''.
και επειδή τα παιδιά λείπουνε ξεσπάει στο μπουρδογαλί.

[GATOZ]

[Antonioz]

Ωραίο για κάτι εύκολο.. Πόσες lbs έχει ο εργάτης; 6000lbs;

...με αντοχή εφελκυσμού 4,8 τόνους, με συντελεστή ασφαλείας 3 !!!)

Έχετε τον νού σου στην εφαρμογή κρουστικών φορτίων τα οποία θεωρούνται σχεδόν 4 φορές μεγαλύτερα απο αυτά που εφαρμόζονται ομαλά..
Επίσης πρέπει να λάβεις υπόψη σου οτι στις χαμηλές θερμοκρασίες (που λογικά θα τον χρειαστείς) η αντοχή σε κρουστικά φορτία μπορεί να μειωθεί δραματικά..

[Antonioz]

..πάντως χωρίς τον εργάτη γίνεται εύκολα και παγκάκι!

[Tony Louk]

Θα υπάρχει μαξιλαράκι- σκαμνάκι για χρήση κατά τη διάρκεια τάκου...

[Tony Louk]

Ωραίο για κάτι εύκολο.. Πόσες lbs έχει ο εργάτης; 6000lbs;

Ο παρών εργάτης επιλέχτηκε με βάση το μέγιστο ρεύμα που τραβάει (100Α) που είναι μικρότερο ή ίσο με το ρεύμα που βγάζει το Δυναμό.
Οι φίλοι μας οι τσιν τσον τον δίνουν για 4000 lbs.
Θα δούμε πόσο και αν αντέξει με τις ενισχύσεις και αναβαθμίσεις που του κάνω.
Πάντως αν βγάλει 1500 κιλά, που με 1 τροχαλία διπλασιάζεται, είναι αρκετό για το NV που είναι γύρω στα 1300 κιλά.
Έχω καβάτζα επιπλέον 2 τροχαλίες που στην ανάγκη δίνουν συνολικά 6000 κιλά.

[jimsiv]

Ωραίος Tony!!
Αν εξαιρέσεις τον χώρο που θα σου πιάνει η βάση και ο εργάτης στο πορτ-παγκάζ είναι πολύ καλή λύση για να ξεσκαλώσει κάπου ελαφριά.

[GATOZ]

σγα μη σε βγαλει η κουβαριστρα...
ενα γατο παντα να τον εχεις προχειρο...

[Nicolas7]

Ίδιες είναι ...αλλά από χάλυβα 8.8, Μ20 (διαμέτρου 20 χιλ., με αντοχή εφελκυσμού 4,8 τόνους, με συντελεστή ασφαλείας 3 !!!)

Δάσκαλε γιατί δεν έβαλες βίδες 12.9 έτσι ώστε να έχεις μεγαλύτερη αντοχή διαρροής: 1080 MPa και μεγαλύτερη αντοχή θραύσης: 1200 MPa ;
Εμπειρικά λέω ότι όταν ασκούνται μεγάλες πιέσεις προτιμάμε βίδες από βελτιωμένο χάλυβα 1.6582 (χρωμονικελιουχο).
Σημείο Διαρροής: 685 ~ 980 N/mm2
Όριο Θραύσεως: 880 ~ 1370 N/mm2
Σκληρότητα: 235 ~ 360 Brinell.
Ρωτάω γατί έχω όρεξη για θεωρία δάσκαλε!
